Vasra-ankkuri EA-N
  • Product Category Picture: "Vasara-ankkuri EA-N"
  • Application Picture
  • Application Picture
  • Application Picture
    • Application Picture
    • Product Category Picture
    • Application Picture
    • Application Picture
      Kustannustehokas vasara-ankkuri ilman hyväksyntää useisiin kiinnityksiin ei-rakenteellisisa järjestelmissä

      Vasara-ankkuri EA-N

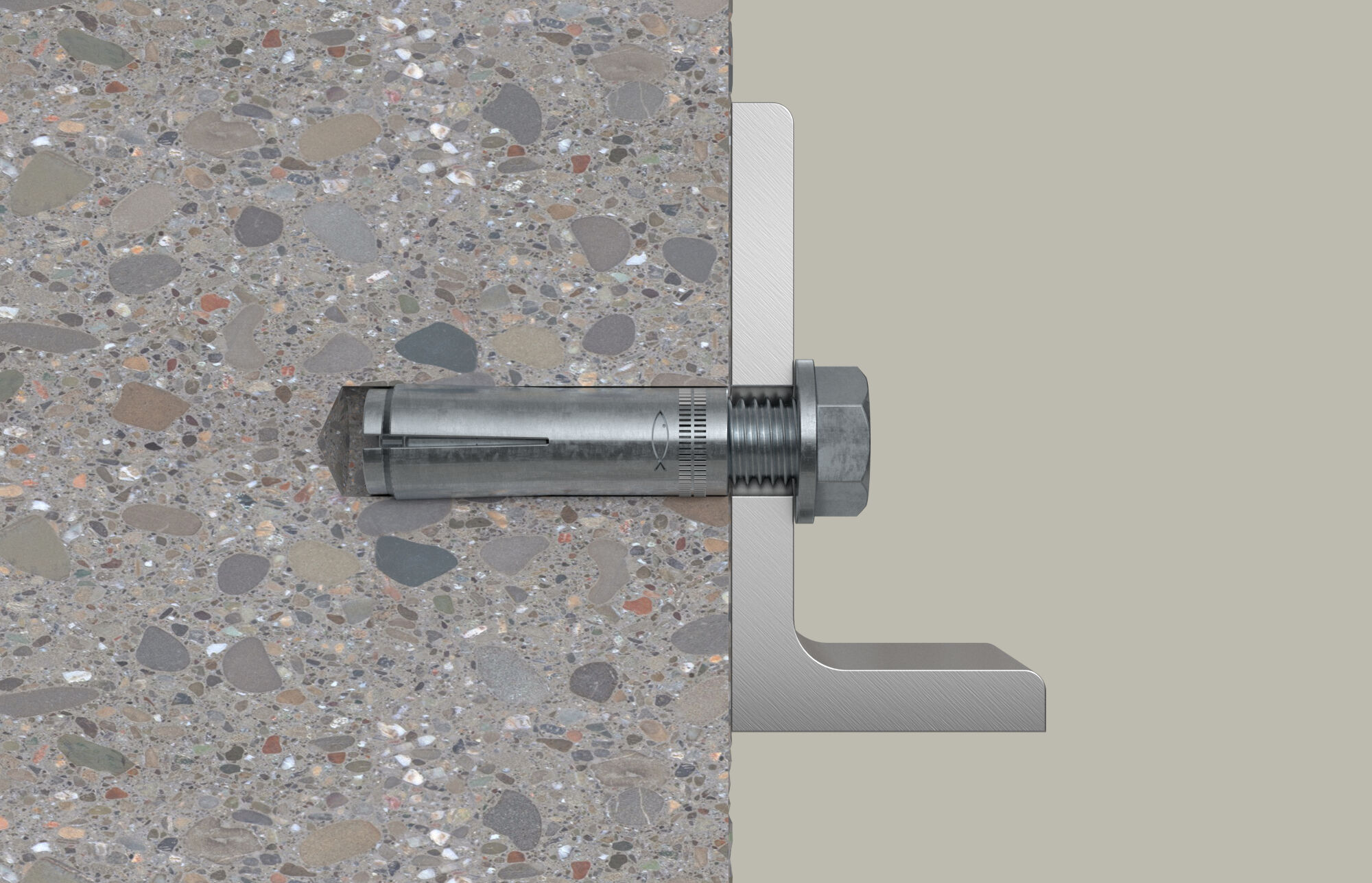

      fischer vasara-ankkuri EA-N on sisäisesti kierteitetty ankkuri sinkitystä ja ruostumattomasta teräksestä. Vasara-ankkuri on ihanteellinen useisiin kiinnityksiin ei-rakenteellisissa järjestelmissä, jotka eivät tarvitse hyväksyttyä ankkurointia. Sisäisesti kierteitetyn ankkurin kokoaminen on erittäin kustannustehokasta matalan asennusyvyyden, nopean vasara-asennuksen ja suuntakontrolloidun ruuvausprosessin ansiosta. EA-N kiinnitetään vasaralla pinnan mukaisesti pohjamateriaaliin. Asennustyökalulla EA-ST holkki laajennetaan ja valmistetaan porareiän seinää vasten sisäisen naulan profiilin avulla. Ruuviin ei tulisi lisätä momenttia oikean laajennuksen mahdollistamiseksi.
      Produktvarianten
      Download of image data

      Produktvarianten

      Filter
      Filter
      5 Produktvarianten
      Porareiän nimellishalkaisija
      Min. ruuvaussyvyys
      Maks. ruuvaussyvyys
      Pakkaaminen
      Määrä
      GTIN (EAN-Code)
      Gesehen 5 von 5 Variante(n)

      Die Vorteile / Produktbeschreibung

      Edut
      • Yksinkertainen vasaroitava asennus
      • Metrinen sisäkierre sallii tavallisten ruuvien ja kierretankojen käytön, jolloin se voidaan sopeuttaa tarkoituksen mukaiseen käyttöön ihanteellisesti.
      • Käsityökalu EA-ST nopeaan asennukseen.

      Anwendung und Zulassung

      Sovellukset

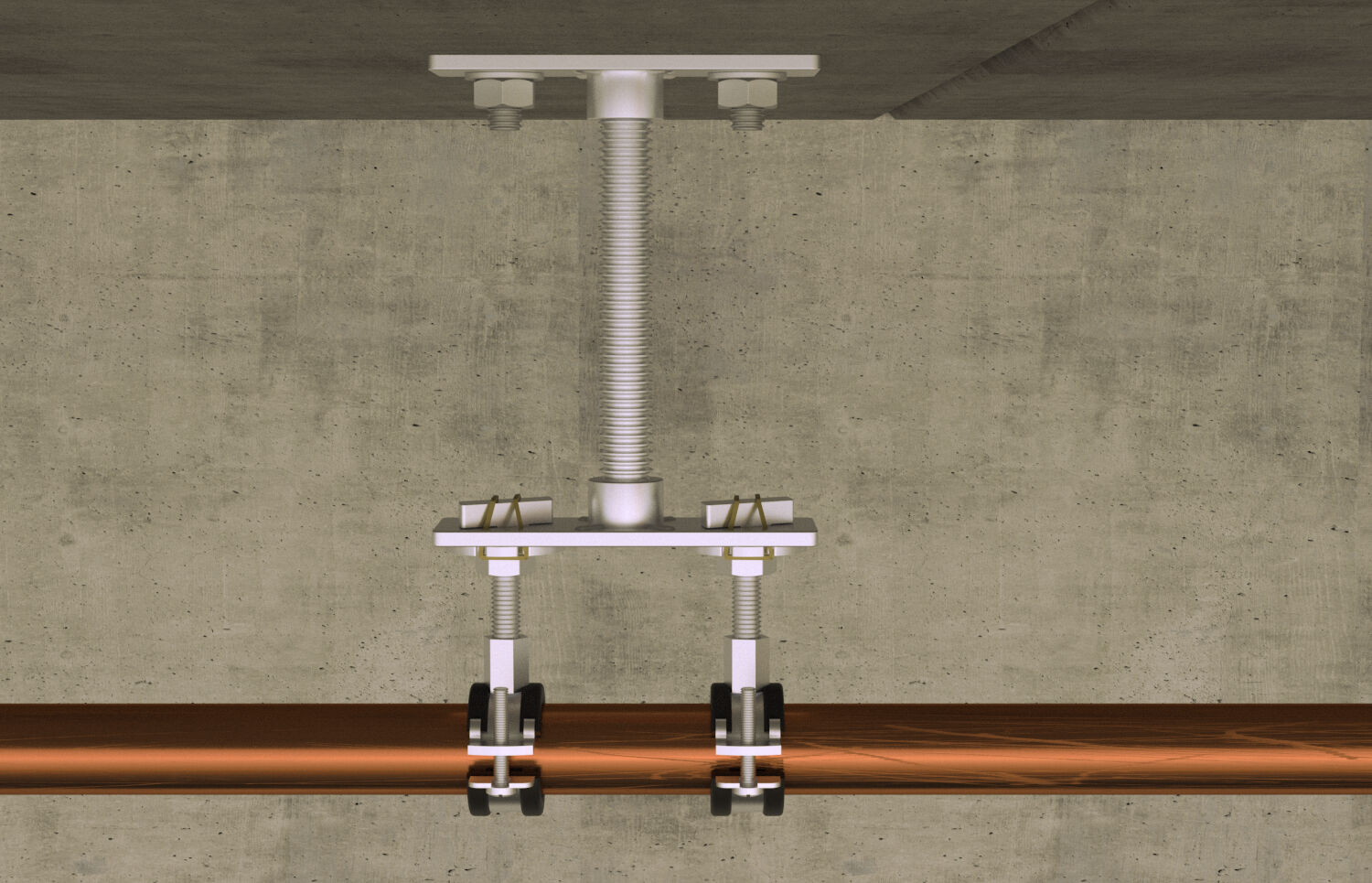

      • Putkistot
      • Kaapelihyllyt
      • Konsolit
      Rakennusainet
      • Betoni C12/15, halkeilematon
      • Betoni C20/25, halkeilematon
      Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung. Weitere Dokumente finden Sie im Download Center.

      Montageanleitung

      Toimintaperiaate / asennus
      • EA N soveltuu esiasetettuun asennukseen.
      • Aseta vasara-ankkuri porareikään ja aja sisään ankkurin pohjan pinnan mukaisesti vasaraa käyttämällä.
      • Asennustyökalulla EA-ST holkki laajennetaan ja valmistetaan porareiän seinää vasten sisäisen naulan profiilin avulla.
      • Asennustyökalujen tulee istua ankkurin reunalla oikeanlaisen laajenemisen takaamiseksi
      Mounting Strip 1 Picture
      1 / 7
      • 1
        Mounting Strip 1 Picture
      • 2
        Mounting Strip 1 Picture
      • 3
        Mounting Strip 1 Picture
      • 4
        Mounting Strip 1 Picture
      • 5
        Mounting Strip 1 Picture
      • 6
        Mounting Strip 1 Picture
      • 7
        Mounting Strip 1 Picture

      Dokumente zum Download

      Load Table
      pdf,
      Hammerset anchor EA-N - Recommended loads of a single anchor in normal concrete of strength class C20/25.
