Tuotenumero 48407

GTIN (EAN-Code): 4006209484074

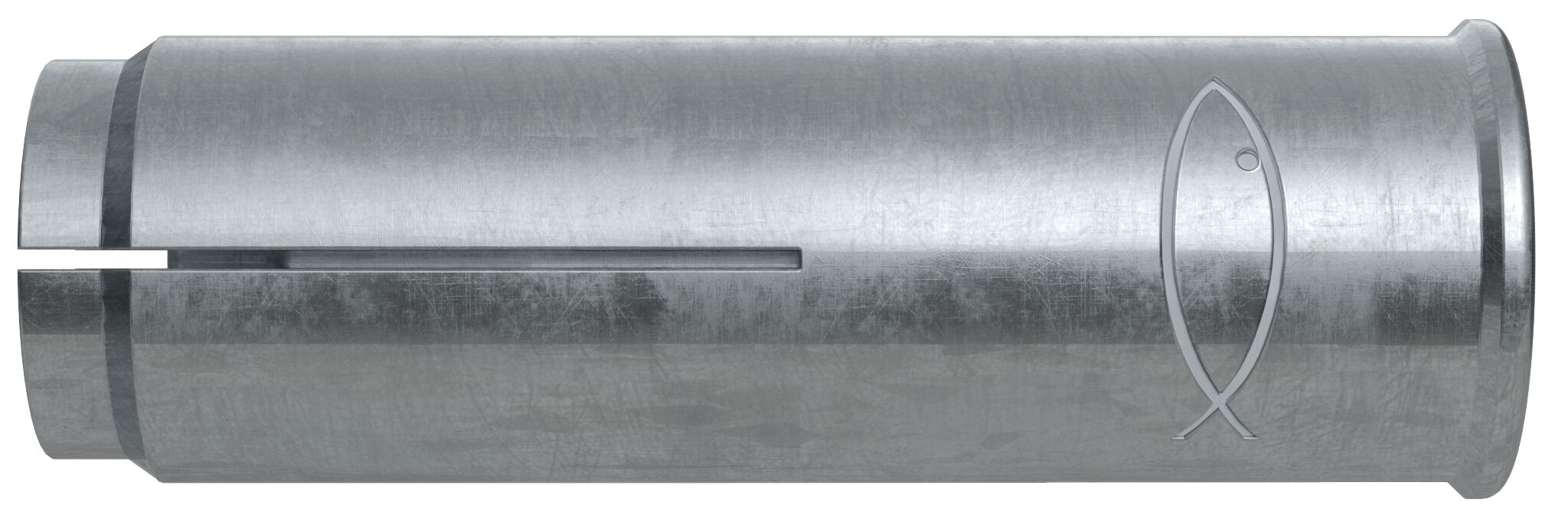

fischer Lyöntiankkuri EA II M12 D electro zinc plated

Name: fischer Lyöntiankkuri EA II M12 D electro zinc plated
Brand: fischer

Tuotevaihtoehdot

CAD Data

Download of image data

Huippu ominaisuudet

Yksinkertainen asennus lyöntityökalulla, ei liukumista asennuksen aikana ankkuriholkin reunuksen vuoksi.
Tavallisten metristen ruuvien ja kierretankojen käyttö vähentää monimutkaisuutta.
ETA- hyväksytty halkeilemattomalle betonille.

Tuotenumero 048071
EMS M12 x 50
Tuotenumero 044634
EHS M12 x 50 Plus
Tuotenumero 549950
Quattric II 16/110/160

Sisäkierteinen ankkuri, hyväksytty asennettavaksi timanttiporalla tehtyihin reikiin.

Edut

Kohotettu reuna estää ankkuriholkkia luisumasta syvemmälle reikään, helpottaen asennusprosessia.
Metrinen sisäinen kierre sallii norminmukaisten ruuvien ja kierretankojen käytön, jolloin se voidaan sopeuttaa tarkoituksenmukaiseen käyttöön ihanteellisesti.
EMS asennustyökalu sallii vaivattoman asennuksen, erityisesti sarja-asennuksissa.
EHS Plus asennustyökalulla laajentaessa syntyvä kohoke tarjoaa yksinkertaisen ankkuroinnin hallinnan ja tarjoaa lisäturvallisuutta.
25 mm kiinnityskohta estää ankkuria tippumasta porareiästä ennen laajenemista.
Musta kiinnityskohta estää ankkuria tippumasta porareiästä yläpuolen asennuksen aikana.

Fischer Hammerset-ankkuri EA II M 12 D on sinkitty teräksinen sisäkierre. Hammerset-ankkuri asennetaan ankkurointialustan pinnalle vasaralla. Asennustyökalulla EAW H Plus holkki laajennetaan ajamalla sisäpalkissa ja laajenee poranreiän seinää vasten. Jotta oikea laajennus tapahtuisi, ruuville tai kierretangolle ei saa kohdistua vääntömomenttia. Fischer-sinkitty Hammerset-ankkuri EA II M 12 D on ihanteellinen timanttiporien ja sahojen asentamiseen.

Sovellukset

Putkistot ja ilmastointikanavat
Sprinklerijärjestelmä
Kaapeliputket ja johdot
Ristikot
Teräsrakenteet
Koneet
Konsolit
Ikkunaluukkujen tarvikkeet
Timantti- ja ydinporat

Rakennusainet

Hyväksytty:

Halkeillut betoni C20/25 - C50/60 useaan käyttöön kuormaa kantamattomissa järjestelmissä
Halkeilematon betoni C20/25 - C50/60

Soveltuu myös:

Betoni C12/15
Luonnonkivi tiiviillä rakenteella

Löydät yksityiskohtaiset tiedot rakennusmateriaaleista rekisteröintiasiakirjasta.

Hyväksynnät

ETA-07/0135
ETA-07/0142
DoP No. 0756-CPD-0332
DoP No. 0292

Toimintaperiaate / asennus

EA II soveltuu esiasetettuun asennukseen.
Aseta vasara-ankkuri porareikään ja aja sisään ankkurin pohjan pinnan mukaisesti vasaraa käyttämällä.
Sen jälkeen holkki laajenee, kun sisäinen pultti ohjataan sisään EHS Plus asennustyökalulla (tai vaihtoehtoisesti EMS asennustyökalulla), porareiän seinää vasten.
Asennustyökalujen tulee istua ankkurin reunalla oikeanlaisen laajenemisen takaamiseksi.
Käytä erityistä EA II M 12 x 50 D / EA M 12 x 50 N D paksummalla holkilla timantti- ja ydinporien kiinnityksiin.

Mounting Strip 1 Picture

1 / 7

ETA Certification Document

pdf, ETA-07/0135

European Technical Assessment for fischer drop-in anchor EA II - Mechanical fasteners for use in concrete

Luotu 20.10.2021

ETA Certification Document

pdf, ETA-07/0142

European Technical Assessment for fischer drop-in anchor EA II - Fasterners for use in concrete for redundant non-structural systems

Luotu 24.09.2021

DOP - Declaration of Performance

pdf, DoP No. 0292

Declaration of Performance for fischer Drop-in anchor EA II (Mechanical fastener for use in concrete)

Luotu 30.09.2021

DOP - Declaration of Performance

pdf, DoP No. 0756-CPD-0332

Declaration of Performance for fischer Drop-in anchor EA II

Voimassa 11.06.2013
11.06.2028 saakka

ETA-hyväksyntä
Porareiän nimellishalkaisija ( d₀ )	16 mm
Min. ruuvaussyvyys ( l_E,min )	12 mm
Maks. ruuvaussyvyys ( l_E,max )	22 mm
Pakkaaminen	Taitettava laatikko
Määrä	25 Pa.
GTIN (EAN-Code)	4006209484074

fischer Lyöntiankkuri EA II M12 D electro zinc plated
