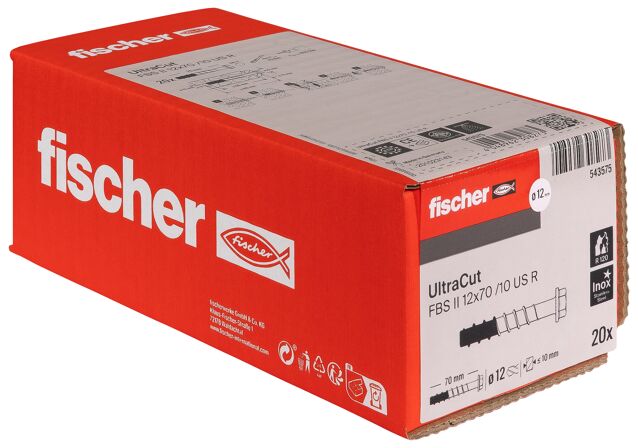

fischer UltraCut FBS II 12x70 10/-/- US A4

Name: fischer UltraCut FBS II 12x70 10/-/- US A4
Brand: fischer

Tuotevaihtoehdot

CAD Data

Download of image data

Huippu ominaisuudet

Erityisesti karkaistu punainen kärki tarjoaa nopeamman ja turvallisemman asennuksen.
Ruostumattoman teräksen betoniruuvi takaa korkean korroosionkestävyyden erityisesti kosteissa tiloissa ja ulkoisissa sovelluksissa.
Hyväksytty betoniruuvin asettelu mahdollistaa ruuvin irti ruuvaamisen kahdesti, jotta sen voi linjata liitettävään osaan, jonka jälkeen sen voi kiristää uudelleen.

Tuotenumero 549932
Quattric II 12/110/160
Tuotenumero 567792
Blow-out pump AB G
Tuotenumero 538580
SW17
Tuotenumero 537202
FUP 12
Tuotenumero 541987
FFD 30x14x6 A4
Tuotenumero 563337
FIS DM S Pro

Tehokas betoniruuvi vaivattomaan asennukseen ja ulkoisiin sovelluksiin

Edut

Erityisesti kovetettu kärki takaa nopean ja turvallisemman asennuksen.
Ruostumaton teräsbetoniruuvi takaa korkean korroosionsuojan erityisesti kosteissa tiloissa ja ulkotilojen asennuksissa.
Sahan hampaiden erityinen muotoilu mahdollistaa nopean purennan betoniin.
Porareikien puhdistusta ei tarvita pystysuorissa asennuksissa (katto ja lattia). Lattioiden kiinnityksissä reikä tulee porata porareiän halkaisijan kolmenkertaiseen syvyyteen.
ETA-hyväksyntä kattaa sovellukset halkeilleessa betonissa sekä seimisissä voimaluokissa C1 ja C2.
Betoniruuvin hyväksytty säätö sallii ruuvin irti ruuvaamisen kahdesti jopa 20 mm pituudella, jopa 10 mm paksuisten tiivisteiden asettamiseksi pohjalevyn alle, tai liitettävän osan linjaukseen.
Jopa kolmella eri upotussyvyydellä UltraCut FBS II R sallii saman ruuvin käytön useissa sovelluksissa, mahdollistaen joustavan käytön.
Lyhyt UltraCut FBS II R lyhennetyllä upotussyvyydellä sallii matalan porareiän, nopean asennuksen ja vähemmän vahvistusta.

fischer betoniruuvi UltraCut FBS II US R erityisesti kovetetulla kärjellä on tehokas ankkuri nopeaan asennukseen. Betoniruuvi painetulla aluslevyllä on ihanteellinen sovelluksiin ulkona tai kosteissa tiloissa. ETA-hyväksyntä halkeilleelle ja halkeilemattomalle betonille ja seismisille kuormille, sekä luokittelu palonkestävyysluokkaan R 120 takaavat entistä enemmän turvallisuutta. Sahan hampaiden muotoilu mahdollistaa nopean ja helpon asennuksen. Porareiän puhdistusta ei tarvita kattojen ja lattioiden asennuksissa. Laajentumaton ankkurointijärjestelmä sallii matalat reuna- ja aksiaalietäisyydet.

Sovellukset

Suojakaiteet
Konsolit/pohjalevyt
Metalliprofiilit
Teräsrakenteet
Julkisivut
Suoja-aidat

Rakennusainet

Hyväksytty:

Halkeillut ja halkeilematon betoni C20/25 - C50/60
Savipalikat (EN771-1)
Kiinteä kalkkivi (EN771-2)
Rei'itetty kalkkikivi (EN771-2)

Sopii myös:

Betoni C12/15
Kiinteät rakennusmateriaalit
Tiili tiiviillä rakenteella

Löydät yksityiskohtaiset tiedot rakennusmateriaaleista rekisteröintiasiakirjasta.

Hyväksynnät

ETA-17/0740
DoP No. 0370

Toimintaperiaate / asennus

UltraCut FBS II R suositellaan käytettäväksi läpityönnettävissä asennuksissa.
Porareikien puhdistusta ei tarvita pystysuorissa asennuksissa (katto ja lattia). Lattioiden kiinnityksissä reikä tulee porata porareiän halkaisijan kolmenkertaiseen syvyyteen.
Asennukseen suositellaan tangentiaalisen iskuavaimen käyttöä sopivalla kannalla tai sisäisellä TX-profiililla.
Ruuvi on oikein asennettu, kun ruuvin kanta istuu pinnan mukaisesti.

Katso asennusohjeet PDF-muodossa

Installation UltraCut FBS II 6 R in concrete

1 / 7

1 / 3

1 / 2

ETA Certification Document

pdf, ETA-17/0740

European Technical Assessment for fischer concrete screw UltraCut FBS II R - Mechanical fasteners for use in cracked and uncracked concrete

Luotu 08.01.2025

DOP - Declaration of Performance

pdf, DoP No. 0370

Declaration of Performance for fischer concrete screw ULTRACUT FBS II R (Mechanical fastener for use in concrete)

Luotu 03.02.2025

Load Table

pdf,

Concrete screw UltraCut FBS II US R hexagon head with integral washer and FBS II SK R countersunk head - Permissible loads of a single anchor in normal concrete of strength class C20/25.

Installation Instructions

pdf,

fischer UltraCut FBS II 8-12 R

Marketing Documents

pdf,

UltraCut FBS II.

ETA-hyväksyntä
Porareiän nimellishalkaisija ( d₀ )	12 mm
Porareiän min. syvyys läpimenevässä asennuksessa ( h₂ )	80 mm
Ruuvin mitat ( d_s x l_s )	14,0x70 mm
Nimellinen asennussyvyys / kiinnitettävän osan paksuus ( h_nom1 / t_fix )	55 / 85 mm
Kanta	SW 17
Pakkaaminen	Taitettava laatikko
Määrä	20 Pa.
GTIN (EAN-Code)	4048962308273
LVI	3255610
