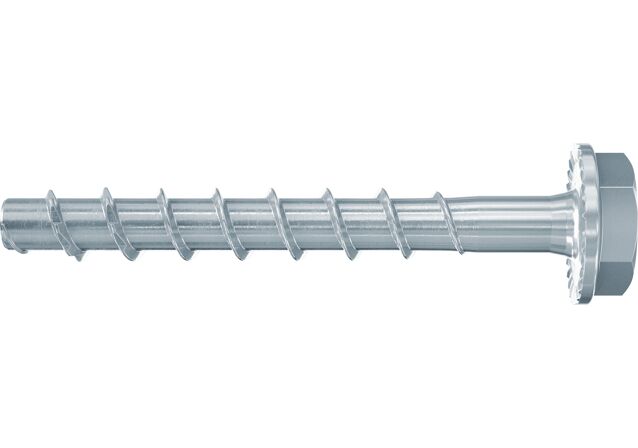

fischer UltraCut FBS II 6 x 80/5 US

Name: fischer UltraCut FBS II 6 x 80/5 US
Brand: fischer

Tuotevaihtoehdot

Download of image data

Huippu ominaisuudet

Ensimmäinen betoniruuvi 6 mm halkaisijalla ja erilaisilla upotussyvyyksillä mahdollistaa laajan joustavuuden ja tarkan säädön kuormituksille.
ETA-arviointi 1 mukaanlukee käytön halkeilevassa ja halkeilemattomassa betonissa korkeimpien turvallisuussäännösten mukaisesti.
Ensimmäinen 6 mm halkaisijan betoniruuvi ETA-arvioinnilla C1 seismisen toimintakyvyn kategorialla lisäturvallisuussäännöksistä.

Tuotenumero 538578
SW13
Tuotenumero 549979
Quattric II 6/100/165
Tuotenumero 567792
Blow-out pump AB G

Tehokas betoniruuvi vaivattomaan asennukseen

Edut

Ensimmäinen betoniruuvi halkaisijalla 6 ja vaihtelevilla upotussyvyyksillä tarjoaa joustavuutta ja täydellisen säädön kuormien upotussyvyyksiin.
ETA-arvioinnin vaihtoehto 1 sisältää käytön halkeilleessa ja halkeilemattomassa betonissa korkeimpien turvallisuusvaatimusten mukaisesti.
Ensimmäinen 6 mm halkaisijan betoniruuvi C1 seismisen suoritusluokan ETA-arvioinnilla lisäturvallisuuden takaamiseksi.
UltraCut FBS II 6 on hyväksytty useaan käyttöön kuormaa kantamattomissa järjestelmissä ja on täten ihanteellinen putkistojen, kaapelihyllyjen ja esijännitettyjen onttojen betonikattojen asennukseen.
Porareikien puhdistusta ei tarvita pystysuorissa asennuksissa (katto ja lattia). Lattioiden kiinnityksissä reikä tulee porata porareiän halkaisijan kolmenkertaiseen syvyyteen.
Kannan eri muotoilut tarjoavat joustavuutta ja täydellisen sovituksen sovellukseen.
Kuusiokanta painetulla aluslevyllä ja kannan alaisilla kyljillä estää ankkurin tahatonta löystymistä, tehden järjestelmästä turvallisemman.
Kannan erityinen muotoilu käytettävänä kiskoissa holkin kanssa (SW10) mahdollistaa lisättävän osan yksinkertaisen asennuksen.

fischer betoniruuvi UltraCut FBS II 6 US sinkitystä teräksestä kuusiokannalla ja painetulla aluslevyllä. UltraCut FBS II 6 US on täydellisesti muotoiltu sovelluksiin, kuten putkistojen, kanavajärjestelmien, ilmastointikanavien ja -laitteiden kiinnityksiin LVI-tekniikassa. Kun betoniruuvi ruuvataan porareikään iskuvääntimellä, kierrekyljet leikkaavat betoniin lukkiutuen, taaten näin parhaan kuormankantokyvyn. Vaivaton poraus säästää aikaa useissa asennuksissa. ETA-hyväksyntä halkeilleelle ja halkeilemattomalle betonille ja seismisille kuormille, sekä luokittelu palonkestävyysluokkaan R 120 takaavat entistä enemmän turvallisuutta.

Sovellukset

Putkistot
Yksittäisten putkien ripustus
Roikkuvat kiinnityskiskot
Esijännitetty ontot betonikatot
Kaapelihyllyt
Ilmastointikanavat
Rei’itetyt teipit

Rakennusainet

Hyväksytty:

Halkeillut ja halkeilematon betoni C20/25 - C50/60
Esijännitetty ontto betonikatto C30/37 - C50/60 useaan käyttöön kuormaa kantamattomissa järjestelmissä
Savipalikat (EN771-1)
Kiinteä kalkkikivi (EN771-2)
Rei'itetty kalkkikivi (EN771-2)

Soveltuu myös:

Betoni C12/15
Tiili tiiviillä rakenteella
Kiinteät rakennusmateriaalit

Löydät yksityiskohtaiset tiedot rakennusmateriaaleista rekisteröintiasiakirjasta.

Hyväksynnät

ETA-15/0352
ETA-18/0242
ETA-20/0134
DoP No. 0146
DoP No. 0185
DoP No. 0227
DoP No. 0311

Toimintaperiaate / asennus

UltraCut FBS II 6 suositellaan käytettäväksi läpityönnettävissä tai esiasetetuissa asennuksissa.
Asennukseen suositellaan tangentiaalisen iskuavaimen käyttöä sopivalla kannalla tai sisäisellä TX-profiililla.
Porareikien puhdistusta ei tarvita pystysuorissa asennuksissa (katto ja lattia). Lattioiden kiinnityksissä reikä tulee porata porareiän halkaisijan kolmenkertaiseen syvyyteen.
Ruuvi on oikein asennettu, kun ruuvin kanta istuu pinnan mukaisesti.

Katso asennusohjeet PDF-muodossa

Installation UltraCut FBS II 6 zp in concrete

1 / 7

Fixture adjustment

1 / 3

Additional for seismic applications

1 / 2

ETA Certification Document

pdf, ETA-15/0352

European Technical Assessment for fischer concrete screw ULTRACUT FBS II - Mechanical fasteners for use in concrete

Luotu 05.10.2020

DOP - Declaration of Performance

pdf, DoP No. 0227

Declaration of Performance for fischer concrete screw ULTRACUT FBS II (Mechanical anchor for use in concrete)

Luotu 19.10.2020

ETA Certification Document

pdf, ETA-18/0242

European Technical Assessment for fischer concrete screw ULTRACUT FBS II - Fasteners for use in concrete for redundant non-structural systems

Luotu 13.11.2020

DOP - Declaration of Performance

pdf, DoP No. 0185

Declaration of Performance for fischer concrete screw ULTRACUT FBS II (Mechanical fastener for use in concrete)

Luotu 27.11.2020

ETA Certification Document

pdf, ETA-20/0134

European Technical Assessment for fischer concrete screw UltraCut FBS II - Screw anchor for use in masonry

Luotu 14.07.2022

DOP - Declaration of Performance

pdf, DoP No. 0311

Declaration of Performance for fischer concrete screw UltraCut FBS II (screw anchor for use in masonry)

Luotu 28.07.2022

DOP - Declaration of Performance

pdf, DoP No. 0146

Declaration of Performance for fischer concrete screw ULTRACUT FBS II (Metal anchors for use in concrete (light-duty type))

Luotu 06.11.2018

Load Table

pdf,

Concrete screw UltraCut FBS II 6 - Permissible loads of a single anchor in normal concrete of strength class C20/25.

Load Table

pdf,

Concrete screw UltraCut FBS II 6 - Permissible loads for a single anchor for multiple use of redundant non-structural applications in normal concrete C20/25.

Load Table

pdf,

Concrete screw UltraCut FBS II 6 - Permissible loads for a single anchor for multiple use of redundant non-structural applications in pre-stressed hollow-core concrete slabs of concrete strength C30/37.

Load Table

pdf,

Concrete screw UltraCut FBS II US/SK - Permissible loads for a single anchor in masonry for Push-through installation.

Installation Instructions

pdf,

fischer UltraCut FBS II 6 GVZ

Marketing Documents

pdf,

UltraCut FBS II.

ETA-hyväksyntä
Porareiän nimellishalkaisija( d₀ )	6 mm
Ruuvin ulkohalkaisija x pituus	7,5 x 80 mm
Pituus	80 mm
Porareiän min. syvyys läpimenevässä asennuksessa( h₂ )	90 mm
Ruuvaussyvyys( h_nom,min - h_nom,max )	25 - 55 mm
Kanta	13
Kannan ø( d_h )	17 mm
Pakkaaminen	Taitettava laatikko
Määrä	100 Pa.
GTIN (EAN-Code)	4048962413489
LVI	3255660

fischer UltraCut FBS II 6 x 80/5 US
