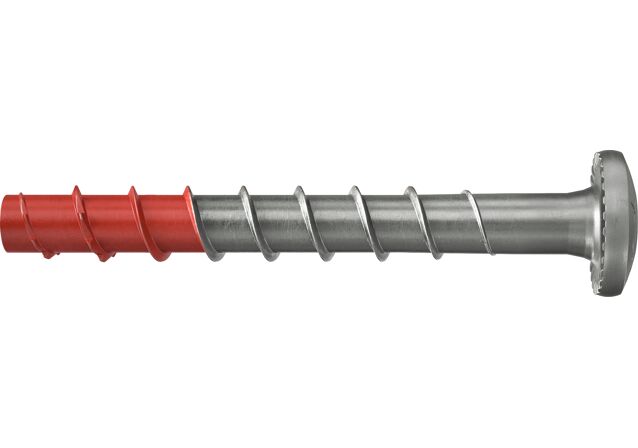

fischer betoniruuvi UltraCut FBS II 6 x 65/5 P R, kupukanta, ruostumaton teräs

Name: fischer betoniruuvi UltraCut FBS II 6 x 65/5 P R, kupukanta, ruostumaton teräs
Brand: fischer

Tuotevaihtoehdot

CAD Data

Download of image data

Tuotenumero 549979
Quattric II 6/100/165
Tuotenumero 567792
Blow-out pump AB G
Tuotenumero 547515
FFD 22 x 9 x 6

Tehokas betoniruuvi vaivattomaan asennukseen ulkokäytössä

Edut

Erityisesti kovetettu kärki takaa nopean ja turvallisemman asennuksen.
Ruostumatottomasta teräksestä valmistettu betoniruuvi takaa korkean korroosionsuojan erityisesti kosteissa tiloissa ja ulkotilojen asennuksissa.
Erityisen sahalaitaisen geometrian ansiosta kierteiden harjat pureutuvat syvälle betoniin, mikä mahdollistaa suuremmat vetolujuudet ja leikkausvoimat.
Sekä ETA-arviointi Optio 1 että Part 6 säätelevät käyttöä halkeilleessa ja halkeilemattomassa betonissa korkeimpien turvallisuusvaatimusten mukaisesti.
FBS II 6 R on hyväksytty käytettäväksi useita kertoja ei-kantavissa järjestelmissä, ja se takaa korkeimmat turvallisuusstandardit asennuksen aikana.
Seismisen suorituskyvyn C1-luokkaan hyväksytty tuote soveltuu käytettäväksi maanjäristysalueilla ja lisää asennuskohteita.
Betoniruuvin hyväksytty säätö sallii ruuvin irti ruuvaamisen kahdesti jopa 20 mm pituudella, jopa 10 mm paksuisten tiivisteiden asettamiseksi pohjalevyn alle, tai liitettävän osan linjaukseen.
Kannan alla olevat urat estävät betoniruuveja irtoamasta tahattomasti ja varmistavat paremman otteen asennuksen aikana sekä tukevan kiinnityksen.
Laajentumaton ankkurointijärjestelmä sallii matalat reuna- ja aksiaalietäisyydet.

fischer betoniruuvi UltraCut FBS II 6 R erityisesti kovetetulla kärjellä on tehokas ankkuri nopeaan asennukseen. Betoniruuvi aluslevyllä on ihanteellinen kiinnityksiin ulkona tai kosteissa tiloissa. ETA-hyväksyntä halkeilleelle ja halkeilemattomalle betonille ja seismisille kuormille, sekä luokittelu palonkestävyysluokkaan R 120 takaavat entistä enemmän turvallisuutta. Sahalaitainen muotoilu mahdollistaa nopean ja helpon asennuksen. Laajentumaton ankkurointijärjestelmä sallii matalat reuna- ja aksiaalietäisyydet.

Sovellukset

Paloeristyslevyt
Julkisivut
Yksittäisten putkien ripustukset
Kaapelihyllyt
Ilmanvaihtokanavat

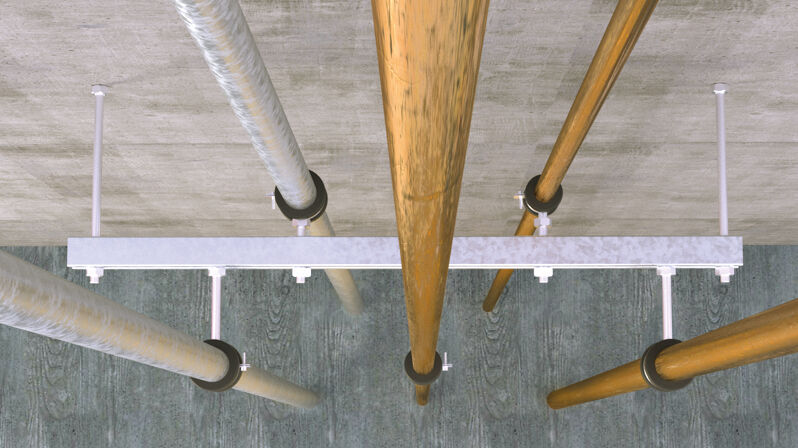

Putkireitit

Rakennusainet

Hyväksytty:

Betoni C20/25–C50/60, halkeillut ja halkeilematon
Kiinnitykset esijännitettyihin onttoihin betonilaattoihin C30/37–C50/60 käytettäväksi ei-kuormaa kantavien järjestelmien monikiinnityksissä

Soveltuu myös:

Betoni C12/15
Tiheärakenteinen muurattu rakenne
Kiinteät rakennusmateriaalit

Löydät yksityiskohtaiset tiedot rakennusmateriaaleista rekisteröintiasiakirjasta.

Hyväksynnät

ETA-24/0973
ETA-17/0740
DoP No. 0371

Toimintaperiaate / asennus

UltraCut FBS II 6 R soveltuu esiasennettuun ja läpivientiasennukseen.
Asennukseen suositellaan iskevää ruuviväännintä.
Porareikien puhdistusta ei tarvita pystysuorissa asennuksissa (katto ja lattia). Lattioiden kiinnityksissä reikä tulee porata porareiän halkaisijan kolmenkertaiseen syvyyteen.
Ruuvi on oikein asennettu, kun ruuvin kanta istuu pinnan mukaisesti

Katso asennusohjeet PDF-muodossa

Installation UltraCut FBS II 6 R in concrete

1 / 4

Fixture adjustment

1 / 3

ETA Certification Document

pdf, ETA-24/0973

European Technical Assessment for fischer concrete screw UltraCut FBS II R - Mechanical fasteners for use in cracked and uncracked concrete

Luotu 08.01.2025

DOP - Declaration of Performance

pdf, DoP No. 0371

Declaration of Performance for fischer concrete screw ULTRACUT FBS II R (Mechanical fastener for use in concrete)

Luotu 22.01.2025

ETA Certification Document

pdf, ETA-17/0740

European Technical Assessment for fischer concrete screw UltraCut FBS II R - Mechanical fasteners for use in cracked and uncracked concrete

Luotu 08.01.2025

Load table concrete screw FBS II 6 R

pdf,

Permissible loads of a single anchor in normal concrete of strength class C20/25.

Load table concrete screw FBS II 6 R

pdf,

Permissible loads for a single anchor1) for multiple use of redundant non-structural applications* in normal concrete C20/25.

Installation Instructions

pdf,

UltraCut FBS II 6 R

Marketing Documents

pdf,

UltraCut FBS II.

ETA-hyväksyntä
Porareiän nimellishalkaisija ( d₀ )	6 mm
Ruuvin ulkohalkaisija x pituus	7,5 x 65 mm
Pituus	65 mm
Kanta	TX30
Kannan ø ( d_h )	14 mm
Kannan korkeus	3,7 mm
Hyväksyntä maanjäristysalueille	C1
Palonkestoluokka	R120
Pakkaaminen	Taitettava laatikko
Määrä	100 Pa.
GTIN (EAN-Code)	4048962527780
LVI	3255675
Sähkönumero	1308674

fischer betoniruuvi UltraCut FBS II 6 x 65/5 P R, kupukanta, ruostumaton teräs
