Tuotenumero 579363

GTIN (EAN-Code): 4048962583762

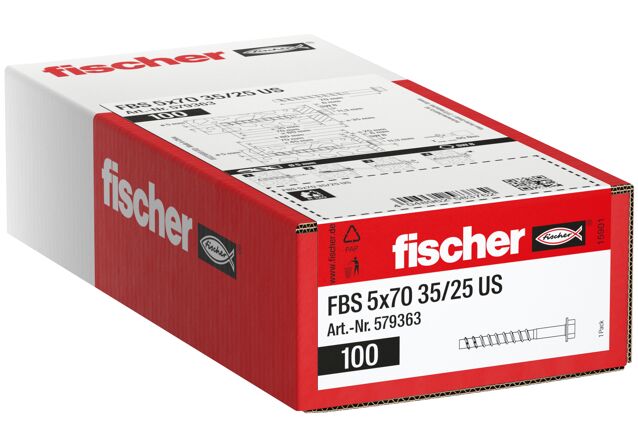

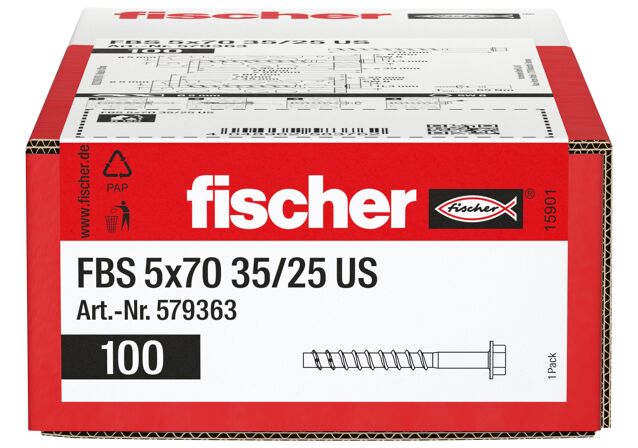

fischer betoniruuvi FBS 5 x 70 35/25 US, kuusiokanta, sinkitty

Name: fischer betoniruuvi FBS 5 x 70 35/25 US, kuusiokanta, sinkitty
Brand: fischer

Tuotevaihtoehdot

CAD Data

Download of image data

Kustannustehokas betoniruuvi erittäin helppoon asennukseen.

Edut

Suositellut kuormat haljenneeseen ja ehjään betoniin lisäävät käytön turvallisuutta.
Betoniruuvia FBS 5 voidaan käyttää myös muurauksessa, kuten massatiilissä (hiekkakalkki), mikä mahdollistaa joustavan käytön eri alustoissa.
Kaksi asennussyvyyttä tarjoavat korkean joustavuuden ja tarkan mukautumisen.
FBS 5 täyttää palonkestävyysluokan R120 arvot.
Nopea ja helppo asennus momentti-iskuvääntimellä, akkuruuvinvääntimellä tai käsin.
Sahalaitageometria mahdollistaa nopean leikkautumisen betoniin.
Laajenematon ankkurointijärjestelmä (undercut) mahdollistaa pienet reuna- ja akselivälit.
FBS 5 voidaan poistaa helposti, vaivatta ja kokonaan.
5 mm:n betoniruuvi soveltuu kaapelointien, pinta-asennettujen pistorasioiden tai muiden ei turvallisuuteen liittyvien, kevyttä kantavuutta vaativien käyttökohteiden asennukseen.
Eri kantaversiot tarjoavat joustavuutta ja sopivat täydellisesti kuhunkin käyttökohteeseen.
Kuusikulmainen kanta, jossa on puristettu aluslevy ja kannan alapuoliset harjanteet, estävät ankkurin tahattoman löystymisen ja tekevät järjestelmästä turvallisemman./li>

fischer betoniruuvi FBS 5 US on valmistettu sinkkipinnoitetusta teräksestä, jossa on kuusiokulmapää ja puristettu aluslevy. FBS 5 US sopii mm. kanavajärjestelmien kiinnityksiin, pinta-asennettaviin pistorasioihin sekä yleisesti sähkö- ja putkiasennuksiin kuten myös tee-se-itse-töihin. Kun betoniruuvi kierretään porattuun reikään, kierrevarret pureutuvat syvälle betoniin ja varmistavat näin kuormankantokyvyn. Vähäinen poraamisen tarve säästää aikaa asennuksen aikana. Suositellut kuormat haljenneessa ja ehjässä betonissa sekä soveltuvuus muuraukseen, kuten hiekkakalkkitiiliin, ja luokittelu palonkestävyysluokkaan R 120 takaavat turvallisuuden.

Sovellukset

Sähköasennukset
Vesi-, lämmitys- ja ilmastointiasennukset
Pinta-asennettavat pistorasiat
Kaapelikiinnikkeet
Kaapelihyllyt
Kanavajärjestelmät
Seinäkaappi
Taulut

Rakennusainet

Suositellut kuormat

Betonin lujuusluokat C20/25 - C50/60, haljennut ja ehjä

Soveltuu:

Muuraukset tiiviistä, kiinteärakenteisista rakennusmateriaaleista, kuten hiekkakalkkitiilistä

Löydät yksityiskohtaiset tiedot rakennusmateriaaleista rekisteröintiasiakirjasta.

Toimintaperiaate / asennus

Betoniruuvia FBS 5 US suositellaan läpiasennuksiin.
Suosittelemme käytettäväksi iskuväännintä sopivalla iskupäällä tai akkuporakonetta tai käsin tehtävää asennusta.
Porareikä täytyy puhdistaa.
Ruuvi on asennettu oikein, kun ruuvin kanta on tasan kiinnitettävän osan pinnan kanssa eikä sitä voi enää kiertää syvemmälle (silmämääräinen asetuksen tarkastus).

Installation FBS 5 US in concrete

1 / 4

Test report (fire protection)

pdf,

Independent Technical Assessment on the fire resistance of fischer concrete screw FBS 4 and FBS 5 according to EAD 330232-02-0601 and EAD 330747-01-0601

Voimassa 24.04.2026
24.04.2031 saakka

Load Table

pdf,

Recommended loads of a single anchor in normal concrete of strength class C20/25 until C50/60.

Marketing Documents

pdf,

UltraCut FBS II.

Marketing Documents

pdf,

Concrete screw FBS 4 and 5.

Porareiän nimellishalkaisija( d₀ )	5 mm
Ruuvin ulkohalkaisija x pituus	6 x 70 mm
Kannan ø( d_h )	11,3 mm
Nimellinen asennussyvyys / kiinnitettävän osan paksuus( h_nom1 / t_fix )	35 / 35 mm
Nimellinen asennussyvyys / kiinnitettävän osan paksuus( h_nom2 / t_fix )	45 / 25 mm
Kanta	SW 8
Pakkaaminen	Taitettava laatikko
Määrä	100 Pa.
GTIN (EAN-Code)	4048962583762
