Kustannustehokas betoniruuvi erittäin helppoon asennukseen.

Edut

Suositellut kuormat haljenneeseen ja ehjään betoniin lisäävät käytön turvallisuutta.
FBS 4 on ensimmäinen 4 mm:n betoniruuvi, jolla on julkaistut suositellut kuormat betoniin (halkeilleeseen ja ehjään).
Kaksi asennussyvyyttä tarjoavat korkean joustavuuden ja tarkan mukautumisen.
FBS 4 täyttää palonkestävyysluokan R120 arvot.
Nopea ja helppo asennus momentti-iskuvääntimellä, akkuruuvinvääntimellä tai käsin.
Sahalaitageometria mahdollistaa nopean leikkautumisen betoniin.
Laajenematon ankkurointijärjestelmä (undercut) mahdollistaa pienet reuna- ja akselivälit.
FBS 4 voidaan poistaa helposti, vaivatta ja kokonaan.
5 mm:n betoniruuvi soveltuu kaapelointien, pinta-asennettujen pistorasioiden tai muiden ei-turvakriittisten, kevyttä kuormaa vaativien sovellusten asennukseen.
Eri kantaversiot tarjoavat maksimaalisen joustavuuden ja täydellisen sovittamisen käyttökohteeseen.

fischer FBS 4 -kaapelikiinnitysruuvi on valmistettu sinkkipinnoitetusta teräksestä. FBS 4 -kaapelikiinnitysruuvi sopii erinomaisesti kaapelikiinnityksiin. Kun betoniruuvi kierretään porattuun reikään, kierrevarret pureutuvat syvälle betoniin ja varmistavat näin kuormankantokyvyn. Vähäinen poraamisen tarve säästää aikaa asennuksen aikana. Suositellut kuormat halkeilleeseen ja ehjään betoniin soveltuvuus muuraukseen, kuten kiinteisiin hiekkakalkkiharkkoihin, ja luokittelu palonkestävyysluokkaan R 120 takaavat turvallisuuden.

Sovellukset

Sähköasennukset
Vesi-, lämmitys- ja ilmastointiasennukset
Pinta-asennettavat pistorasiat
Kaapelikiinnikkeet
Kaapelihyllyt
Kanavajärjestelmät
Seinäkaappi
Taulut

Rakennusainet

Suositellut kuormat

Betonin lujuusluokasta C20/25 alkaen, haljennut ja ehjä

Soveltuu:

Muuraukset tiiviistä, kiinteärakenteisista rakennusmateriaaleista, kuten hiekkakalkkitiilistä

Löydät yksityiskohtaiset tiedot rakennusmateriaaleista rekisteröintiasiakirjasta.

Toimintaperiaate / asennus

Betoniruuvia FBS 4 suositellaan läpivientiasennuksiin.
Suosittelemme käytettäväksi iskuväännintä sopivalla iskupäällä tai akkuporakonetta tai käsin tehtävää asennusta.
Porareikä täytyy puhdistaa.
Ruuvi on asennettu oikein, kun ruuvin kanta on samassa tasossa kiinnitettävän osan pinnan kanssa eikä sitä voi enää kiertää syvemmälle (silmämääräinen asetuksen tarkastus).

Installation FBS 4 Cable Clamp in concrete

1 / 4

Porareiän nimellishalkaisija( d₀ )	4 mm
Porareiän min. syvyys( h₁ )	50 mm
Ruuvin ulkohalkaisija x pituus	5 x 40 mm
Kannan ø( d_h )	7,6 mm
Nimellinen asennussyvyys / kiinnitettävän osan paksuus( h_nom1 / t_fix )	30 / 10 mm
Nimellinen asennussyvyys / kiinnitettävän osan paksuus( h_nom2 / t_fix )	35 / 5 mm
Kanta	TX20

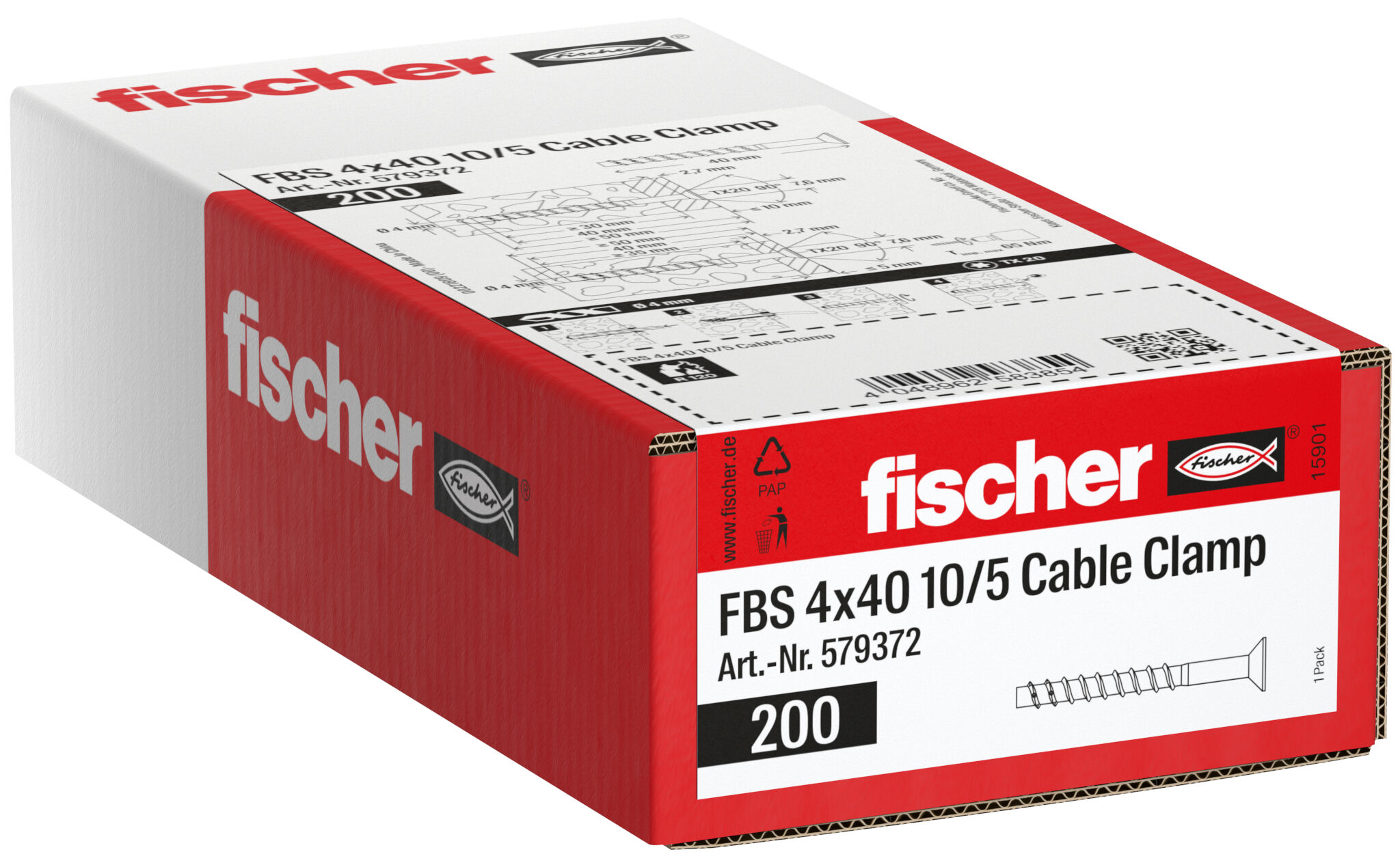

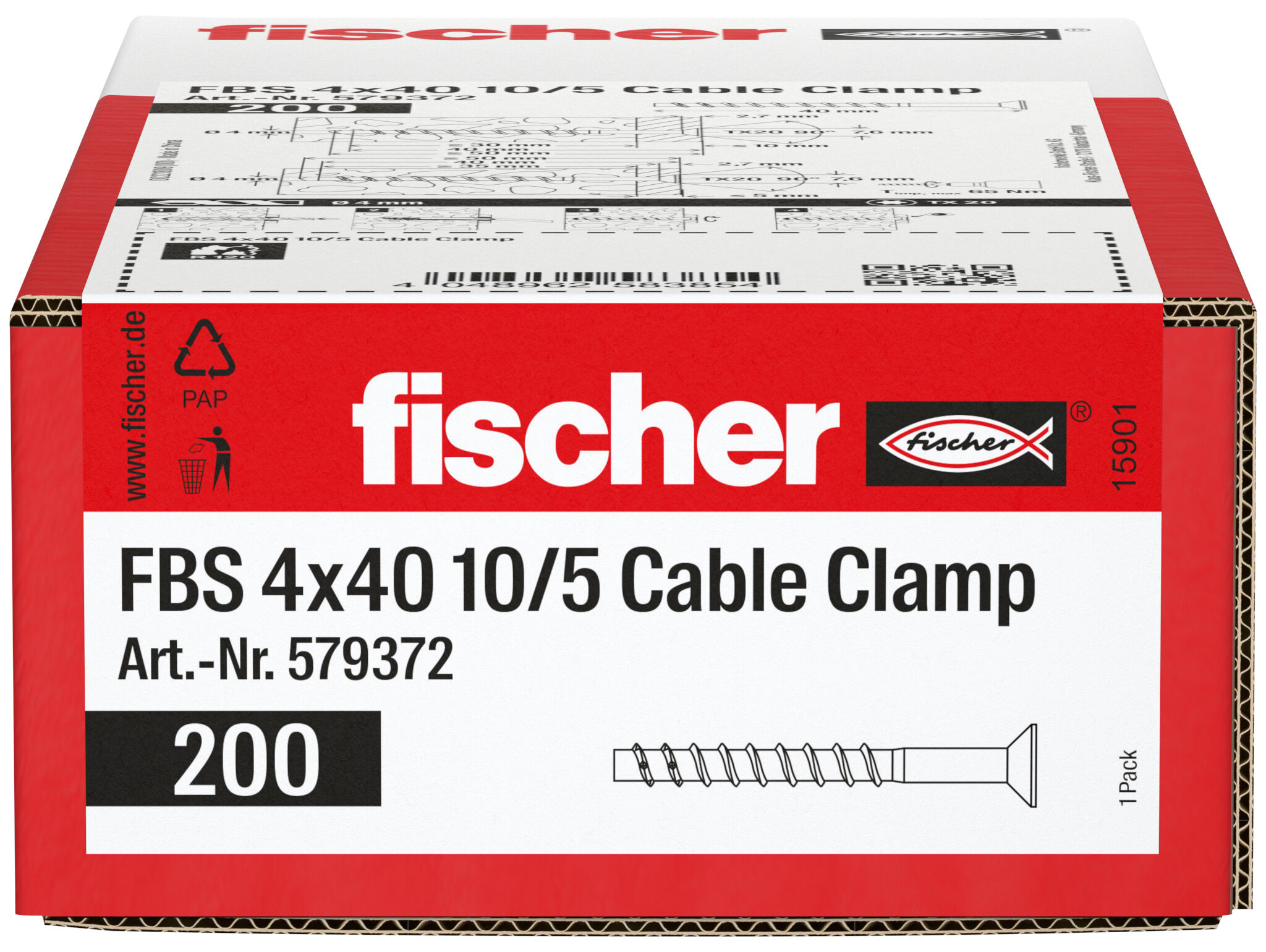

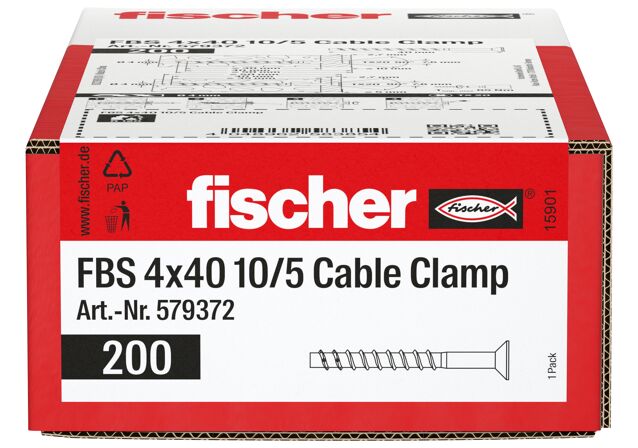

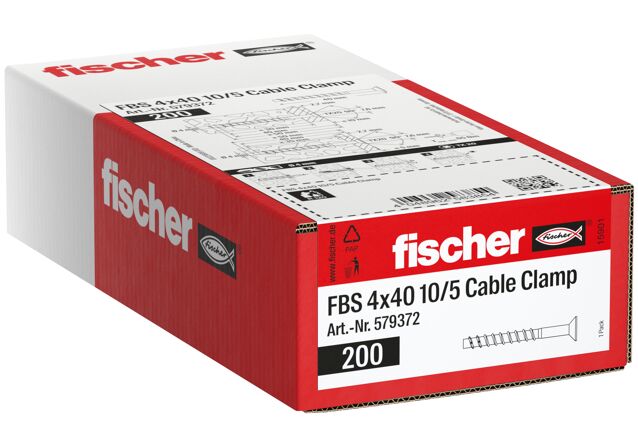

Pakkaaminen	Taitettava laatikko
Määrä	200 Pa.
GTIN (EAN-Code)	4048962583854
