Adjusting washer FSW 10

Name: Adjusting washer FSW 10
Brand: fischer

Tuotevaihtoehdot

Download of image data

Huippu ominaisuudet

Quick and easy adjustment of wooden beams.
Simple adjustment process without the support of a second hand.
Installation of the adjusting washer with commonly available screws (recommendation: fischer PowerFast FPF-PT 5x40, Art. no. 652880)

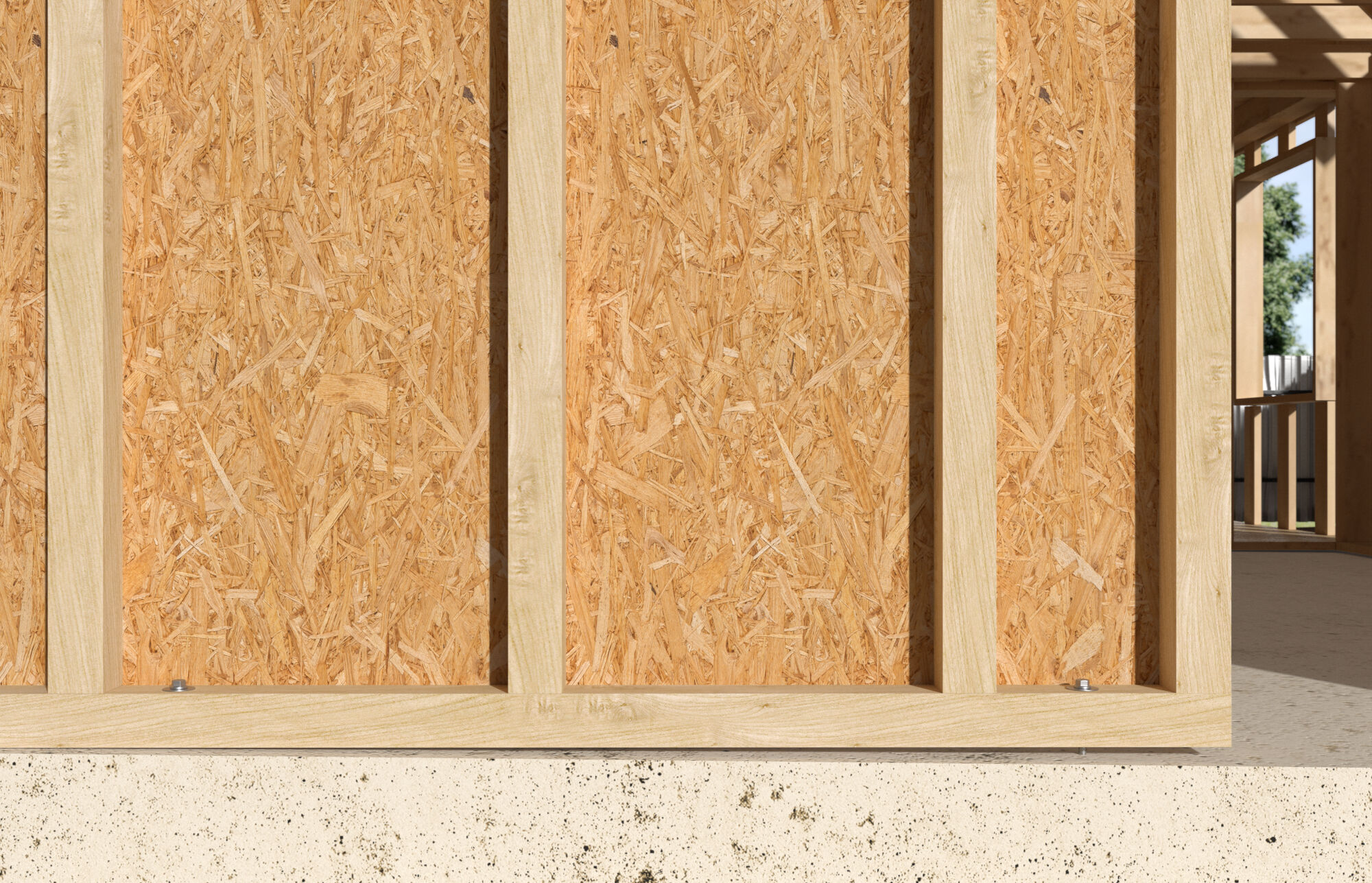

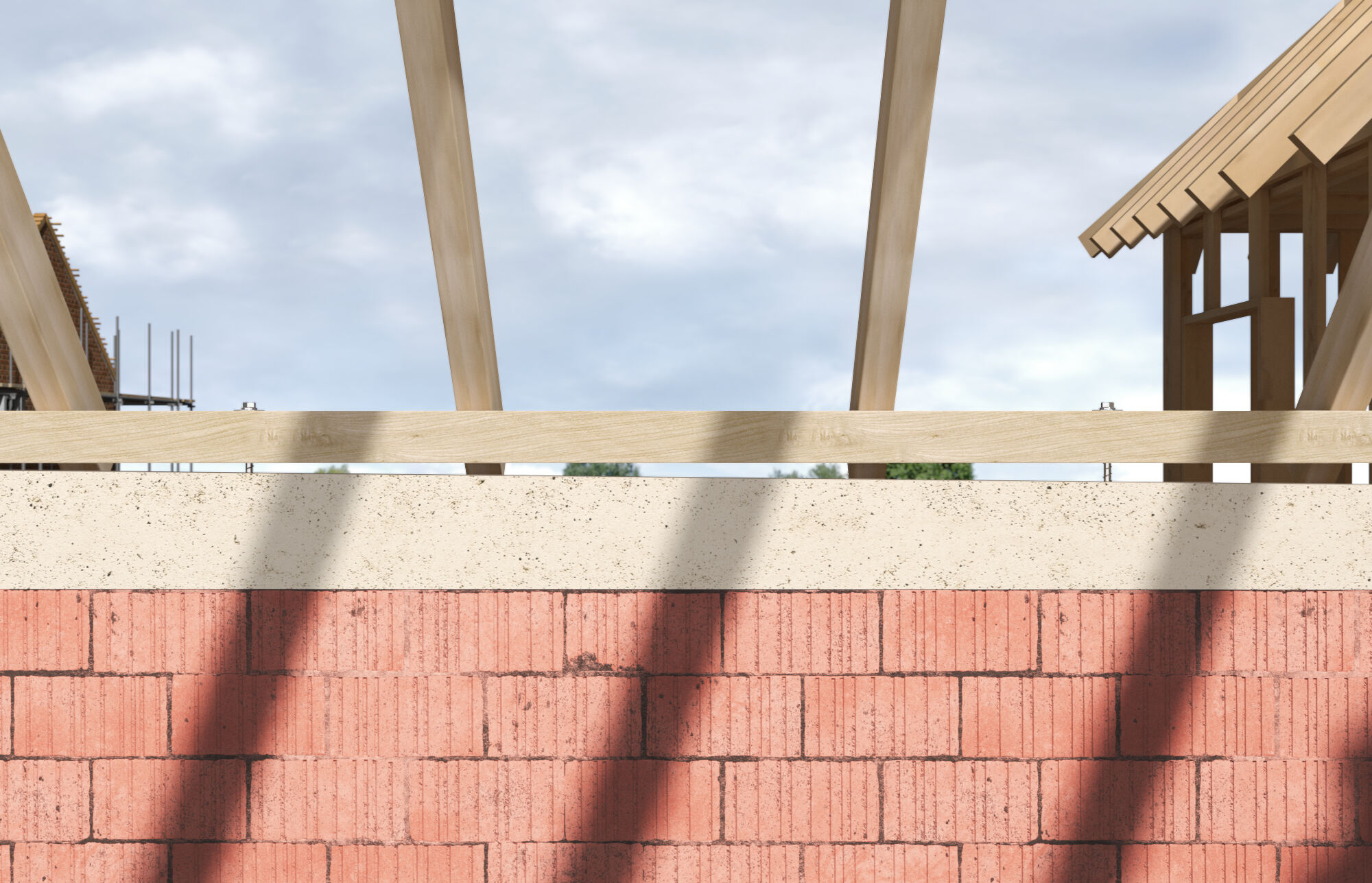

Säätöaluslevy FSW toimii fischer UltraCut FBS II betoniruuvin kanssa, jolloin puupalkkien ja alushirsien asennus on helppoa

Edut

FSW säätöaluslevyä ja fischer UltraCut FBS II 10 US betoniruuvia voidaan käyttää puupalkkien nopeaan ja helppoon säätöön.
Säätöprosessi on yksinkertainen, jolloin toisen henkilön apua ei tarvita.
Säätöaluslevy asennetaan puupalkkiin käyttämällä yleisesti saatavilla olevia ruuveja (suositus: fischer PowerFast FPF-PT 5x40, Art. Nro. 652880)

fischer FSW säätöaluslevy toimii yhdessä 10 mm halkaisijan fischer UltraCut FBS II kuusiokantaisen US betoniruuvin kanssa puupalkkien ja alushirsien helppoon asennukseen. Tämä takaa erinomaisen ajansäästön, erityisesti kodin asennuksissa, vähentäen rasitusta alushirsiä asennettaessa.

Toimintaperiaate / asennus

Poraa reikä vasaraporalla tai ontolla poralla ja valmistele porareikä puupalkissa.
Puhdista porareikä. Onton poran kanssa puhdistus ei ole tarpeen. Puhdistusta ei myöskään tarvita, jos poraus on pystysuoraisesti katossa tai lattiassa. Lattioiden kiinnityksissä reikä tulee porata porareiän halkaisijan kolmenkertaiseen syvyyteen.
Yhdistä säätöaluslevy betoniruuviin, jolloin betoniruuvin aluslevy sopii säätöaluslevyyn.
Aseta betoniruuvi iskuavaimella (suositus: fischer FSS 18 V 400BL momenttikontrollilla), käyttäen määritettyä momenttia.
Aseta toinen säätöaluslevy asennettuun betoniruuviin painauma alaspäin.
Kiinnitä fischer säätöaluslevy puuhun käyttämällä yleisesti saatavilla olevia ruuveja lattakannalla.
Nyt betoniruuvi voidaan löysätä hieman, jolloin palkki voidaan linjata ja välilevyt tai laasti lisätä tarpeen mukaan. Kiristä betoniruuvi uudelleen säädön jälkeen. Suosittelemme käyttämään fischer FSS 18V 400BL iskuavainta momenttikontrollilla.
Vaihtoehtoisesti: Säädön jälkeen päällimmäinen säätöaluslevy voidaan poistaa uudelleen ja käyttää seuraavassa asennuksessa.

Installation wooden sleeper with adjusting disc FWS

1 / 13

Soveltuu	FBS II 10
Määrä	40 Pa.
GTIN (EAN-Code)	4048962399615
NOBB	60002483
