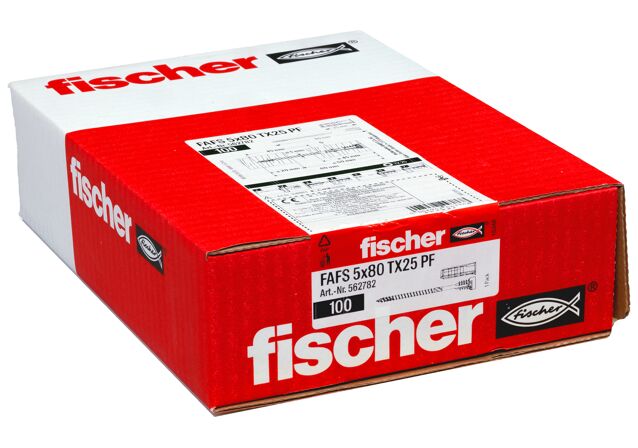

fischer säätöruuvi FAFS 5 x 80 T 25 PF

Name: fischer säätöruuvi FAFS 5 x 80 T 25 PF
Brand: fischer

Product variants

Download of image data

Huippu ominaisuudet

Pinnan mukainen asennus: Ruuvin uppokantakiinnike ei kierry säädön aikana, ja pysyy kiinnitettynä liitinosassa.
Vaiheeton ja tarkka liitinosan säätö nopeaan ja käytännölliseen linjaukseen.
Käytetty PowerFast II -lastulevyruuvi pureutuu materiaaliin ja ruuvautuu nopeasti.
Kiinnikkeen kierre mahdollistaa purkamisen.
Muovitulppa tiukkaan istuvuuteen esiporatussa karmissa.

Art.-Nr. 558883
FAFS säätötyökalu ja ruuvainpää

Irroitettava karmiruuvi tarkkaan säätöön esiporatuille karmeille

Edut

Ruuvin uppokantakiinnike ei kierry säädön aikana. Ruuvin kanta pysyy paikallaan liitinosassa. Pinnan mukainen asennus on taattu ilman työntyviä ruuvin kantoja.
Erityinen toimintaperiaate mahdollistaa vaiheettoman säädön. Liitinosa voidaan linjata erittäin tarkasti.
Kiinnikkeen kierre mahdollistaa irti ruuvaamisen, ja näin myös purkamisen, liitinosasta.
Käytetty PowerFast II -lastulevyruuvi pureutuu materiaaliin ja ruuvautuu nopeasti.
Muovitulppa takaa sen, että ruuvi istuu tiukasti esiporatussa karmissa.

fischer FAFS-PF säätöruuvit ovat ongelmanratkaisija vaiheettomaan ja säädettävään asennukseen esiporatuissa puukarmeissa. Ruuvainpään ja säätötykalun erikoisyhdistelmä kiertää ruuvin liitinosan läpi, varmistaen että se on karmin pinnan mukainen. Ruuvin uppokantakiinnike ei kierry säädön aikana, mikä takaa sen, että kanta pysyy oikeassa asennossa karmissa. Muovitulppa takaa säätöruuvin tiukan istuvuuden esiporatussa karmissa. Karmin ja alustan välinen etäisyys voidaan säätää äärettömästi ja tarkasti vastakkaisen kiertosuunnan ansiosta.

Toimintaperiaate / asennus

FAFS is suitable for push-through installation.
With the separately available setting tool attached to the bit, the adjusting screw can be screwed into the attachment flush with the surface or slightly countersunk.
The bit can be used to steplessly adjust the component distance, without the setting tool and by changing the direction of rotation. The clip maintains its position in the attachment part during adjustment.
For application according approval, the specifications of ETA-19/0175 must be observed.
The screw can be used in masonry with the fischer DuoPower 6x50 or UX 6x50 and after pre-drilling a 6 mm diameter hole.
Disassembly is possible, thanks to the thread on the clip of the adjusting screw.
With the bit and the setting tool attached, the adjusting screw can be dismantled by turning it anti-clock-wise.

Installation FAFS-PF

1 / 4

Adjustment FAFS-PF

1 / 3

Tehollinen kiinnityssyvyys ( h_ef )	20 mm
Maks. etäisyys ( a )	60 mm
Ruuvin mitat ( d_s x l_s )	5,0x80 mm
Kierteen pituus ( L_G )	45 mm
Kanta	TX25
Min.puun maks. paksuus	45 mm
Porareiän nimellishalkaisija ( d₀ )	5 mm
Määrä	100 Pa.
GTIN (EAN-Code)	4048962443868
NOBB	60031843
NRF	3542704
