Kaapelipidike joustavilla kiinnitysvaihtoehdoilla

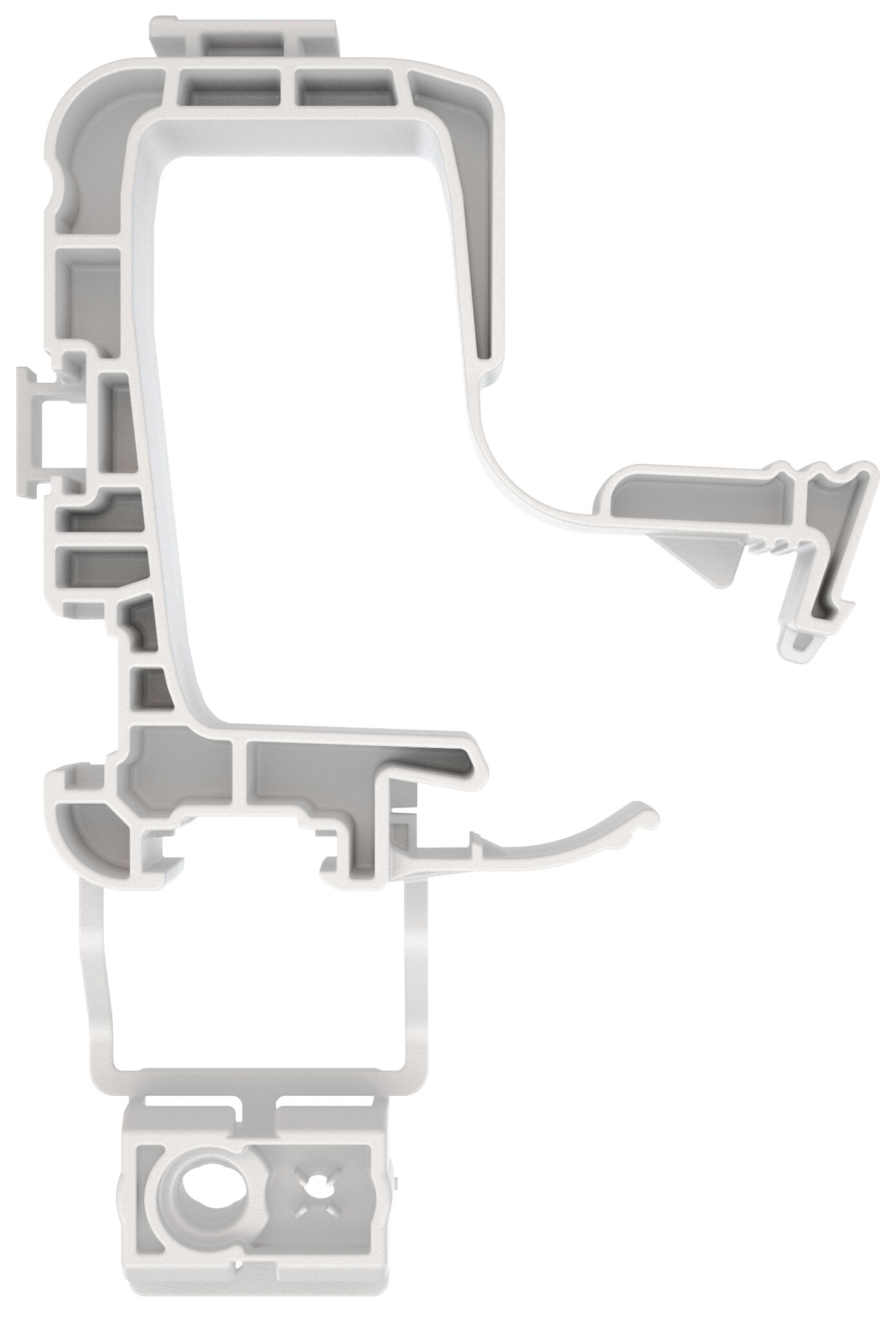

Kaapelipidike SHA II

fischer kaapelipidike SHA on kustannustehokas ratkaisu niputettujen sähkökaapeleiden asennukseen. Sulkumekanismin ansiosta kaapelisarja voidaan helposti avata ja sulkea. Se voidaan kiinnittää fischerin naulaimilla, naulatulpilla, tulpilla ja ruuveilla tai ClipFix-järjestelmällä. Nopea ja kustannustehokas asennus on mahdollista yhdistämällä asennuspohjat toisiinsa.

Tuotevaihtoehdot

Download of image data

Tuotevaihtoehdot

1 Tuotevaihtoehtoa

Leveys

Korkeus

Syvyys

Väri

Pakkaaminen

1 tuotevaihtoehdosta katsottu 1

Edut

Joustava asennus fischer FGC 100/FXC 85 naulaimilla tai naulatulpalla, ruuvilla ja tulpalla tai ClipFixillä.
Helppo niputtaminen ja useiden sähkökaapeleiden tehokas asettelu.
Kaapelisarjan SHA tiiviste helpottaa kaapeleiden lisäämistä myöhemmin, mikä parantaa käyttäjäystävällisyyttä.
Useiden SHA-kaapelisarjojen yhdistäminen mahdollistaa kustannustehokkaan kaapelikiinnityksen yhteen kiinnityspisteeseen.

Sovellukset

Sähkökaapelit, irralliset ja niputetut

Rakennusainet

Kun käytät DFN-nauloja::

Pehmeä betoni
Tiili
Kalkkihiekkatiili

Kun käytät DFNH-nauloja:

Kova betoni >C 30/37
Teräs

Kun käytät naulatulppaa, ruuvia ja tulppaa tai ClipFix-kiinnikettä:

Betoni
Täystuhkabetoniharkko
Kalkkihiekkatiili
Luonnonkivi, jossa tiivis rakenne
Tiili
Muut alustat käytetystä kiinnikkeestä riippuen

Löydät yksityiskohtaiset tiedot rakennusmateriaaleista rekisteröintiasiakirjasta.

Toimintaperiaate / asennus

Kaapelipidikkeen SHA pohja voidaan kiinnittää joko suorakiinnikkeellä (DFN/DFNH-naulat) tai tavanomaisilla kiinnitysvaihtoehdoilla (esim. naulatulpat: N-F ø6).
Asennuksen jälkeen kaapelipidike SHA irrotetaan pohjasta repäisyläpän avulla ja kiinnitetään uudelleen pohjaan.
Sähkökaapelit asetetaan kaapelipidikkeeseen, jonka lukitusmekanismi mahdollistaa helpon avauksen ja nopean uudelleenjärjestelyn.
Kaapelipidike SHA voidaan järjestää riveihin.
Suositeltu kiinnitysetäisyys on 25–40 cm, kun sarja on täysin täytetty.

Installation cable harness SHA II with Direct fastening on ceiling

1 / 9

1
2
3
4
5
6
7
8
9

Installation cable harness SHA II with plug on ceiling

1 / 7

1
2
3
4
5
6
7

Installation cable harness SHA II with Direct fastening on wall

1 / 9

1
2
3
4
5
6
7
8
9

Installation cable harness SHA II with plug on wall

1 / 7

1
2
3
4
5
6
7

Leveys	83,5 mm
Korkeus	132,5 mm
Syvyys	32 mm
Syvyys	24 mm
Väri	RAL 7035 kaapelin harmaa
Pakkaaminen	Polybag
Määrä	50 Pa.
GTIN (EAN-Code)	4048962536874
