Tuotenumero 562186

GTIN (EAN-Code): 4048962440478

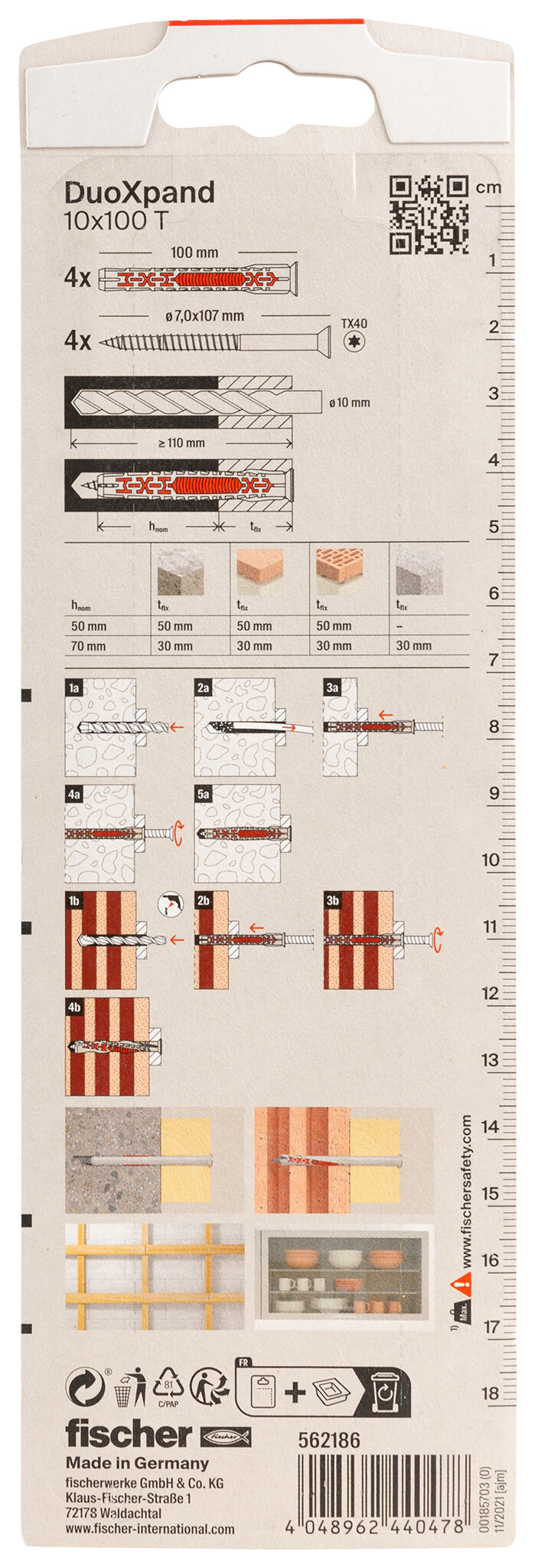

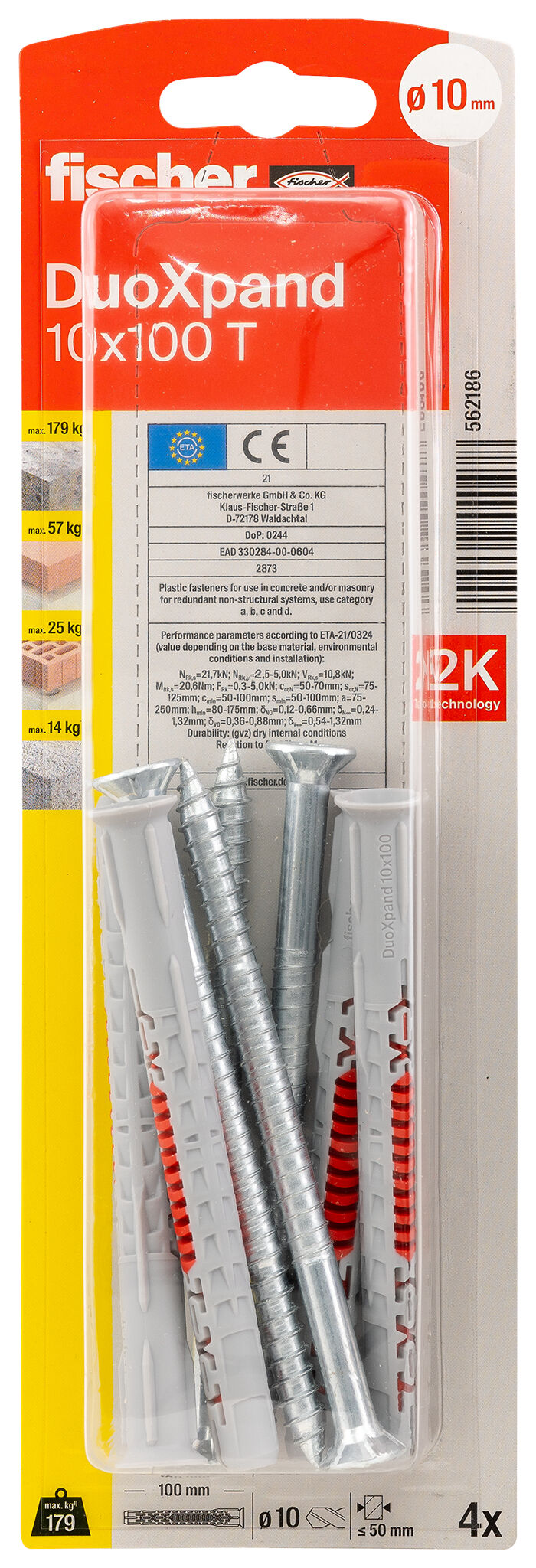

fischer Kehyksenkiinnitin DuoXpand 10 x 100 FUS sinkitty teräs

Name: fischer Kehyksenkiinnitin DuoXpand 10 x 100 FUS sinkitty teräs
Brand: fischer

Tuotevaihtoehdot

Download of image data

Huippu ominaisuudet

Muotoilun ja materiaalin älykäs yhdistelmä turvalliseen asennukseen rakennusmateriaalissa.
Laajennuselementti kahdella ankkurointisyvyydellä joustavaan käyttöön.
Hyväksytty monenlainen kiinnitys kuormaa kantamattomissa systeemeissä betonissa ja tiilessä.
Sivujen siivekkeet estävät pyörimistä porareiässä käytännölliseen asennukseen.
Esikoottu turvaruuvi uppokannalla.

Karmitulppa älykkäällä tartunnalla

Edut

Muotoilun ja materiaalin yhdistelmä sopeutuu kaikkiin rakennusmateriaaleihin ja mahdollistaa yleiskäytön.
Erityinen lamellageometria laajenee hellävaraisesti rakennusmateriaalissa. Tämä ehkäisee murtumia huokoisissa rakennusmateriaaleissa ja sallii ankkuroinnin reunan lähellä.
Harmaa korkealaatuisesta nylonista valmistettu runko-osa antaa vahvuutta, kun taas punainen osa tarjoaa joustavuutta ja optimaalisen tulpan leviämisen.
ETA-arviointi monipuoliseen käyttöön ei-rakenteellisissa asennuksissa takaa varman pidon kaikissa rakennusmateriaaliluokissa.
Esiasennettu varmuusruuvi sopii täydellisesti tulppaan ja antaa säätää aikaa asennuksessa.

fischer kehyksenkiinnitin DuoXpand kahdella ankkurointisyvyydellä on hyväksytty fischer kuusikulmaisen turvaruuvin kanssa monenlaisiin kiinnityksiin kuormaa kantamattomissa systeemeissä betonissa, tiilessä ja kevytbetonissa. Patentoidun muotoilun ja materiaalin yhdistelmän ansiosta ankkuri laajenee optimaalisesti rakennusmateriaalissa. Valikoima kattaa 8 ja 10 mm halkaisijat sekä ankkurin pituudet 230 mm asti. DuoXpand kuusikulmaisella ruuvilla ja muotoillulla aluslevyllä sopii erityisen hyvin metallin kiinnittämiseen betoniin tai tiileen.

Sovellukset

Facade, ceiling and roof substructures made of wood and metal
Windows
Gates and doors
Wardrobes
Kitchen hanging cabinets
Squared timbers
Beams
TV consoles
Wall covering
Metal brackets
Metal supports
Cable ducts
Cable trays

Rakennusainet

Approved for:

Concrete ≥ C12/15
Solid brick
Solid sand-lime brick
Solid block made from lightweight and normal weigth concrete
Vertically perforated bricks
Perforated sand-lime brick
Hollow blocks made from lightweight concrete
Aerated concrete

Also suitable for:

Natural stone with dense structure
Solid panel made from gypsum

Löydät yksityiskohtaiset tiedot rakennusmateriaaleista rekisteröintiasiakirjasta.

Hyväksynnät

ETA-21/0324
ETA-22/0186
DoP No. 0347
REPORT NO.: 21-010-3 (1)

Toimintaperiaate / asennus

The DuoXpand is suitable for push-through installation.
In solid building materials, the product design guarantees equal load distribution into the substrate.
In perforated brickwork, the lamellas expand at the stone web and form an undercut in the cavity. The anchor geometry ensures that the force is transferred evenly to the material, so that porous stone webs are not destroyed.
Particularly suitable for fixing wood to concrete or masonry.

1 / 5

ETA Certification Document

pdf, ETA-21/0324

European Technical Assessment for fischer DuoXpand - Plastic anchors for redundant non-structural systems in concrete and masonry

Luotu 19.10.2023

DOP - Declaration of Performance

pdf, DoP No. 0347

Declaration of Performance for fischer frame fixing DuoXpand (Plastic anchors for use in concrete and masonry)

Luotu 02.11.2023

ETA Certification Document

pdf, ETA-22/0186

European Technical Assessment for fischer DuoXpand 10: seismic action

Luotu 21.02.2024

Test report (fire protection)

pdf, REPORT NO.: 21-010-3 (1)

fischer frame fixing anchor DuoXpand 10 under fire exposure

Voimassa 19.04.2022
19.04.2027 saakka

Load Table

pdf,

Frame fixing DuoXpand - Permissible loads of a single anchor as part of a multiple fixing of non-structural systems.

Marketing Documents

pdf,

DuoXpand.

Marketing Documents

pdf,

DuoLine.

Marketing Documents

pdf,

Frame fixings. The full range for all applications.

ETA-hyväksyntä
Porareiän nimellishalkaisija ( d₀ )	10 mm
Porareiän min. syvyys läpimenevässä asennuksessa ( h₂ )	110 mm
Hyötypituus kiinnityssyvyydellä 50 mm ( t_fix )	50 mm
Hyötypituus kiinnityssyvyydellä 70 mm ( t_fix )	30 mm
Tulpan pituus ( l )	100 mm
Kanta	TX40
Pakkaaminen	Läpipainopakkaus
Määrä	4 Pa.
GTIN (EAN-Code)	4048962440478
NOBB	60016921
NRF	3542738
