FLS kiskojärjestelmä

FLS kiskojärjestelmä

Yksinkertainen ja kestävä

FLS kiskojärjestelmällä voidaan toteuttaa vaaka- ja pystysuorat asennukset kustannustehokkaasti ja turvallisesti. Kiskojärjestelmän moduulirakenteen ja esiasennettujen rakenne- ja liitososien ansiosta FLS järjestelmä on helppo ja nopea asentaa.

FLS kiskojärjestelmä koostuu kolmesta pääelementistä

FLS asennuskiskoista ja ALK konsolikannakkeista ja valmiiksi kootuista osista (rakenneosat, päätytuki SF Clix 31 ja asennuskulma MW Clix 90 sekä liukumutterit FHS Clix, FSM Clix M, FSM Clix P).



FLS asennuskiskoissa on tarkkaan harkittu ja suunniteltu muotoilu joka takaa maksimaalisen kuormituksen keston. Kiskon hammastukset varmistavat osien pureutumisen tiukasti kiskoon. Kaikissa kulmissa olevat kulmat takaavat kiinnityskanavan rakenneosat. Skaalaus mahdollistaa ankkurin pohjalevyjen tarkan poikkileikkauksen ja sijoittamisen. 31 mm: n suurille FLS kiskoa ja konsolikannakkeita on saatavana kolmea eri korkeutta: 17 mm, 30 mm, 37 mm. Materiaalin paksuus on 1 mm -1,2 mm.

Clix-elementit voidaan asentaa helposti kääntämällä 90 astetta. Tämä mahdollistaa nopean ja aikaa säästävän asennuksen.

Kiinnityselementtien jousikuormitetut vastakappaleet mahdollistavat liitäntäelementtien yksinkertaisen siirtämisen ja säätämisen paikalleen.

Siirry FLS-alueelle

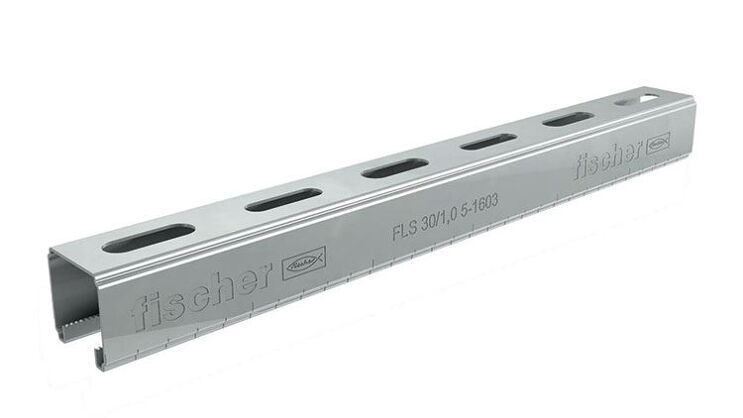

FLS asennuskisko

  • Vuorottain pitkittäinen rei‘itys 8,5 mm ja 10,5 mm.
  • Yksilöllinen kiskon leveys, 31 mm.
  • Kiskon hammastus takaa tarkan ja täsmällisen asennuksen.
  • Kiskon reunan pokkaus antaa kiskolle lisää jäykkyyttä ja tarjoaa parhaan maksimaalisen kuormituksen eri alusta- ja rakennusmateriaaleissa.
  • Mitoitus kiskon sivussa helpottaa kiskon katkaisua ja kohdistamista asennettaessa.
  • Laaja valikoima kiskoja (3 eri korkeutta, 17, 30 ja 37 mm).

Esiasennetut rakenneosat päätytuki SF Clix 31 ja asennuskulma MW Clix 90°

  • Osien kiinnitys kiskoon tapahtuu kääntämällä 90° astetta. Tämän ansiosta kaikki clix-kiinnityselementit takaavat kustannustehokkaan asennuksen.
  • Esiasennetut asennusosat takaavat aikaa säästävän ja helpon asennuksen pienemmällä määrällä tuotteita.
  • Ainutlaatuinen kiristyspala takaa luotettavan kiinnityksen

Käyttökohteet

Konsolikannake tuella kaapelihyllyasenuksen osana

Kiskon takana HK31 kiskoaluslevy tukevoittaa ja helpottaa asennusta.

Putkiasennukset

MW 90º Clix asennuskulman kiristyspala takaa luotettavan kiinnityksen.

Kiskojen jatkaminen

Turvallinen kiskojen yhdistäminen liukumutteri FSM Clix P ja liitoskappaleen SV 31.

Ilmanvaihtokanavien kannakointi kiskolla

Helppo ja turvallinen asennus kevytkiskolla tarjoaa stabiilin kiinnityksen ja resonointiäänien minimoinnin käyttämällä EMS eristekumia.

Kiskojen kiinnitys lattialle

Aikaa säästävä ja turvallinen asennus esikasatulla SF Clix 31 päätykappaleella.

Asennus kahteen tasoon

Tukeva ja hyvin istuva kiskokehikkojenasennus SV 31 liitososan avulla.
