S-ROD

Tuotevaihtoehdot

CAD Data

Download of image data

Huippu ominaisuudet

The design of the threaded rod brace connector allows a variable installation at angles between 30° and 65°.
The threaded rod connector can be installed quickly and easily without having to dismantle already existing installations.
By tilting the side rod by 90°, the threaded rod connector slides very easily, allowing easy and quick adjustment of the assembly height on the vertical threaded rod.

Vahvistava kierretankoliitin lisätyllä kulman sovituksella kierretankojen asentamiseen seismiseksi vahvistukseksi

Edut

Vahvistavan kierretankoliittimen muotoilu sallii muuttuvan asennuksen 30°-65° kulmassa.
Kierretankoliitin voidaan asentaa nopeasti ja helposti ilman olemassa olevien asennusten purkua.
Kallistamalla sivutankoa 90°, kierretankoliitin liukuu erittäin helposti, sallien pystysuorasti kierteitetyn tangon asennuskorkeuden nopean ja helpon säädön.
Kierretankoliittimet voidaan kiinnittää päällekkäin, mikä vahvistaa samaa pistettä useasta suunnasta.

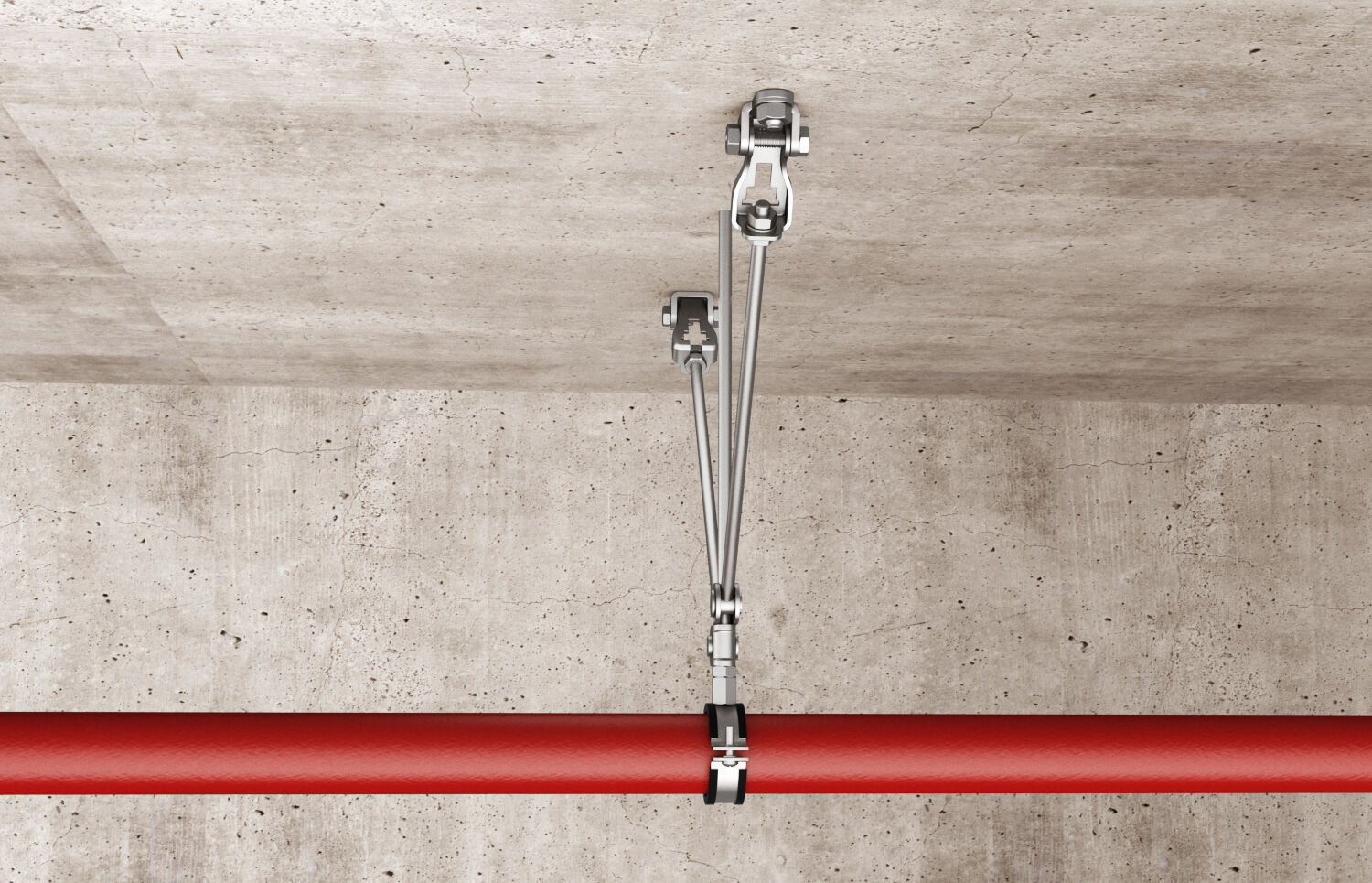

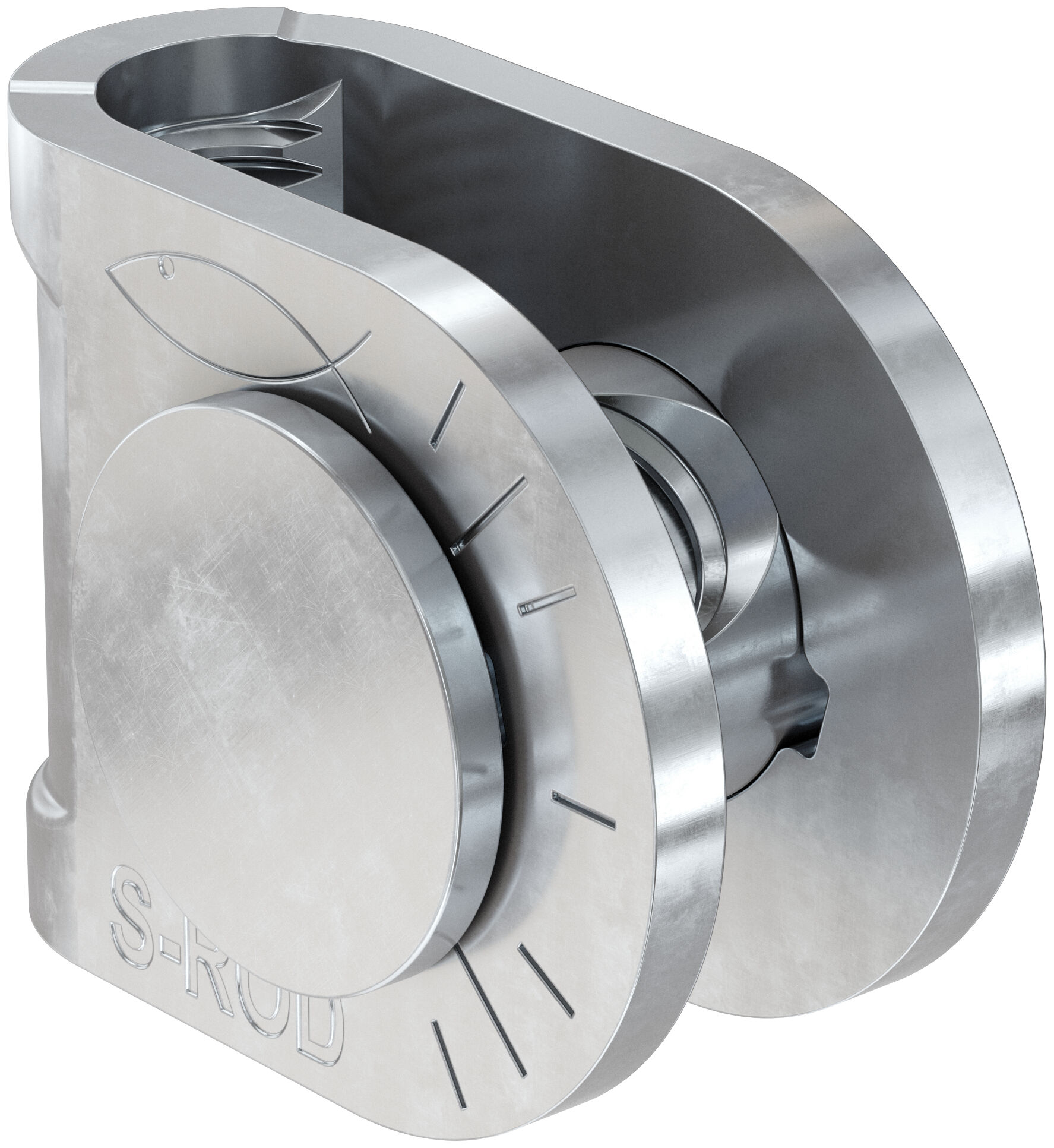

Kierretankoliitin S-ROD sallii ripustettujen kierretankojen ja kehysrakennelmien seismistä vastustavan vahvistuksen M10 kierretangoilla joka suuntaan joustaen. Asennuskorkeutta voidaan säätää nopeasti ja helposti älykkään muotoilun ansiosta. Useita kierretankoliittimiä S-ROD voidaan asentaa päällekkäin, mikä vahvistaa samaa pistettä useasta suunnasta. Kierretankoliittimen S-ROD asennus jo olemassa oleviin rakennelmiin on mahdollista ongelmitta ja ilman purkua.

Ominaisuudet

U-kiinnikkeen materiaali: teräs S275JR (materiaalin nro.1.0044), DIN EN 10025-2 mukainen
Kierretangon materiaali: teräs 11SMnPb37 (materiaalin nro.1.0737), DIN EN 10277-3 mukainen
Sinkitys: sähkösinkitty

S-ROD

Edut / Tuotekuvaus

Hakemus ja hyväksyminen

Tekniset tiedot

Ladattavat asiakirjat

Määrä	10 Pa.
GTIN (EAN-Code)	8001132098622
