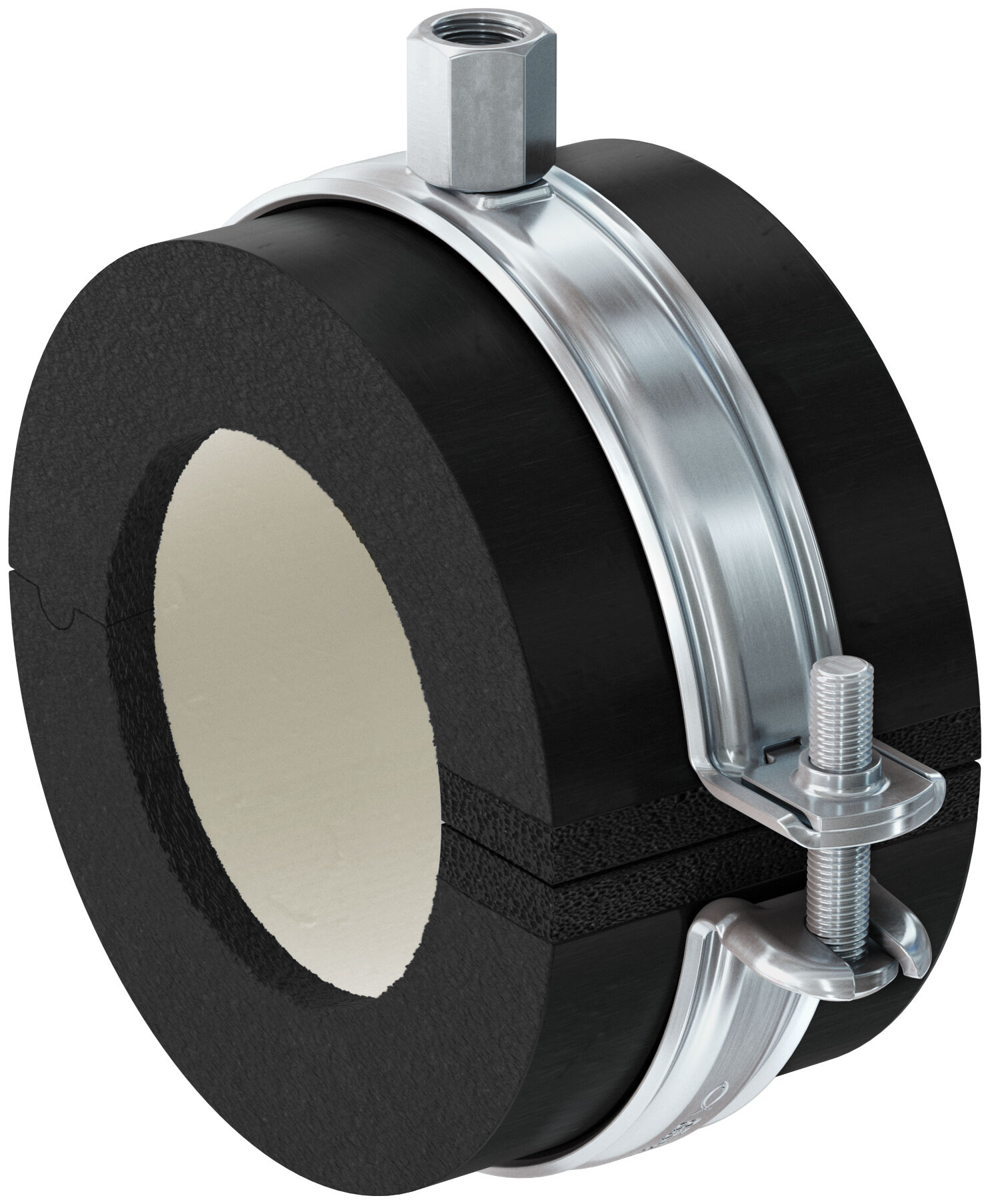

Kylmäkannake FRSK 54 - 57 M8/M10

Name: Kylmäkannake FRSK 54 - 57 M8/M10
Brand: fischer

Tuotevaihtoehdot

CAD Data

Download of image data

Muunnettava jäähdytysputken kiinnike joustavalla kiinnitysvalikoimalla ja nopealla lukitusmekanismilla

Edut

Muunnettava kiinnitysalueen tasapainoitus ja kaksiruuvinen muotoilu sallivat yksinkertaisen säädön putken ulkohalkaisijan mukaisesti, vähentäen käytettävien työkalujen määrää.
Itsestään kiinnittyvä salpa takaa jäähdytysputken kiinnikkeen ihanteellisen toiminnan.
Ikääntymistä vastustava materiaali takaa FRSK-kiinnikkeen yhtenäisen toiminnan.
Kaksoiskierteitetty liitinmutteri tarjoaa joustoa rakennustyömaalla.
Ruuvin hukkasuoja sallii helpon asennuksen.
Sisäänrakennettu kuormajakaus takaa kuormansiirron, sallien raskaammat kuormat.

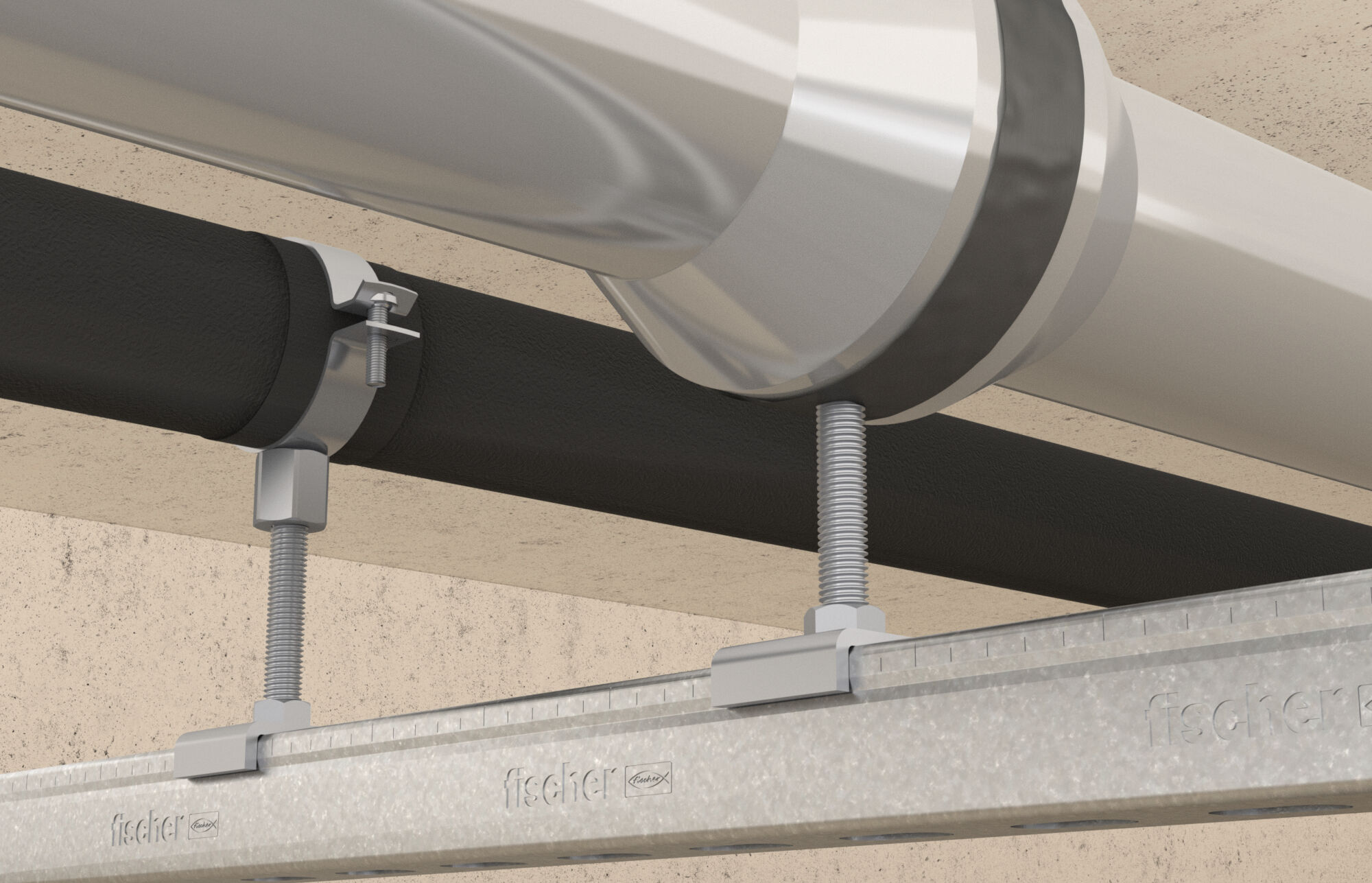

fischer jäähdytysputken kiinnike FRSK sisäänrakennetulla kiinnitysalueen säädöllä on kaksiruuvinen putkikiinnike nopealla lukitusmekanismilla ja M8/M10- tai M12/M16 -yhdistelmäkierteellä. Kaksiruuvinen versio mahdollistaa optimoidun säädön putken ulkohalkaisijan mukaisesti, mikä yhdessä yhdistelmäkierteen kanssa lisää joustavuutta kokoamisessa. Tämä sallii putkistojen, joissa on 10-219 mm ulkohalkaisija ja 13-19 eristeen paksuus, asennuksen jäähdytys- ja ilmanvaihtotarkoituksiin.

Ominaisuudet

Materiaali: Jäykkä polyuretaanivaahto, silikoniton
Leviämisen vastustus: 7000 µ
Tiheys: 80 tai 120 kg/m³
Puristuslujuus: 0,67-0,75 mPa
Lämmönjohtavuus (0 °C): 0,024-0,026 W/mK
Tulpparuuvi: Ovaalikanta ruuvi syvennyksellä / Philips -kannan yhdistelmällä
Lämpötila-alue: -45 °C - +105 °C
Palamiskäyttäytyminen: DIN 4102: luokka B2

Kierre ( A )	M8 / M10
Eristeen paksuus ( S _AF )	19 mm
Leveys ( B )	139 mm
Korkeus ( H )	118 mm
Korkeus ( Z )	66 mm
Sulkutulppa	M6
Eristemateriaalin pituus ( b2 )	42 mm
Suositeltu staattinen maks. kuormitus (kesk. veto) ( N_empf. )	0,27 kN
Määrä	20 Pa.
GTIN (EAN-Code)	4048962431056
LVI	3285224
