fischer saranoitu putkikiinnike FKS 45 - 50

Name: fischer saranoitu putkikiinnike FKS 45 - 50
Brand: fischer

Tuotevaihtoehdot

Download of image data

Yksiruuvinen putkikiinnike pikalukituksella muovi- ja metallikomposiittiputkille

Edut

Nopeasti irrotettava kiinnike sallii nopean ja aikaa sästävän asennuksen.
Lukitusruuvin etäisyysholkit estävät putkien liiallisen kiristyksen.
Äänieristeen tiukka istuvuus estää sen putoamisen putken asennuksen aikana.
Salpaava kiinnitys takaa putken asennuksen ilman kiinnikkeen aukeamista.
Putkikiinnikkeen kompakti rakenne mahdollistaa yksinkertaisen asennuksen jälkeisen eristämisen.
Ruuvin muotoilu estää sen putoamisen asennuksen aikana.

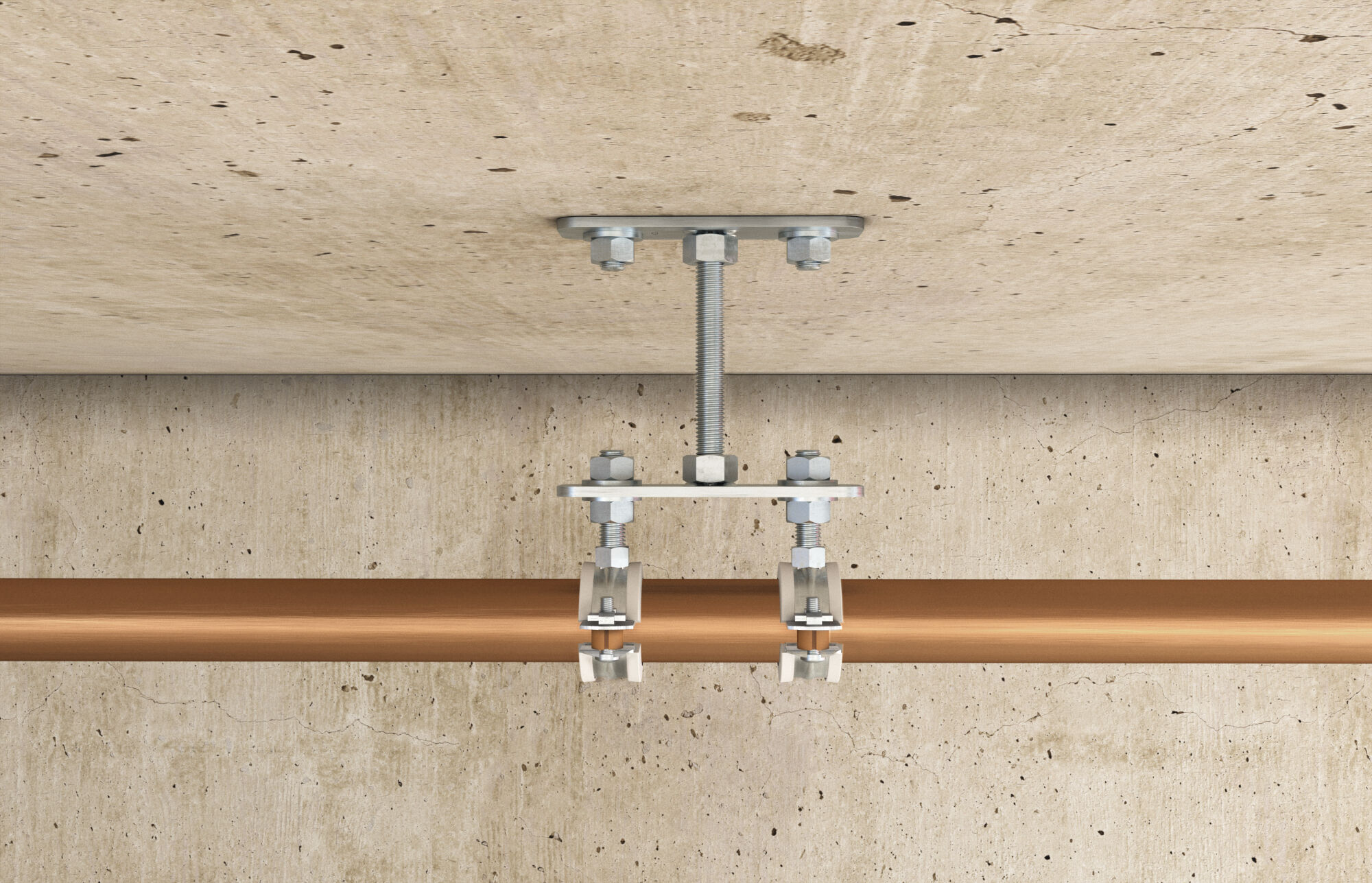

fischer yksiruuvinen putkikiinnike FKS Plus on yksiosainen putkikiinnike, jossa on ruuvi sinkitystä teräksestä materiaalin laadulla DD11. Nopea plus lukitusmekanismi mahdollistaa nopean ja helpon asennuksen. Turvalukitusmekanismin kytkentä takaa putken turvallisen säätämisen ilman kiinnikkeen aukeamista. Tämä mahdollistaa 15-63 mm ulkohalkaisijoiden synteettisten ja metallikomposiittiputkien turvallisen asentamisen kierretangoilla tai nastaruuveilla sisätiloissa. Ruuvin tulpan etäisyysholkit sallivat putkien liukumisen lämpölaajenemisen aikana. Kloorittomalla ja silikonittomalla äänieristeellä putkikiinnike täyttää DIN 4109 vaatimukset.

Ominaisuudet

Materiaali: teräs DD11 (materiaalin nro. 1.0332), DIN EN 10111 mukainen
Sinkitys: sähkösinkitys, 5-9 µm
Liitinmutteri: hitsattu vastustus, M8, SW 13
Lukitusruuvi: lattakantaruuvi yhdistelmäsyvennyksellä
Äänieristeen materiaali: NR/SBR/EPDM; klooriton; silikoniton
Äänieristys: DIN 4109
Lämpötila: -40°C - +110°C
Kovuus: 60 ± 5° Shore A
Palamiskäyttäytyminen: DIN 4102: luokka B2

Kiinnitysalue ( D )	45 - 50 mm
Suositeltu staattinen maks. kuormitus (kesk. veto) ( N_empf. )	0,9 kN
Kierre ( A )	M8
Nimelliskoko	1 1/2 in
Korkeus ( H )	64 mm
Kiinnikkeen vanteen leveys x vahvuus ( b x s )	20 x 1,5 mm
Korkeus ( Z )	36 mm
Sulkutulppa	M5
Määrä	50 Pa.
GTIN (EAN-Code)	4048962442588
