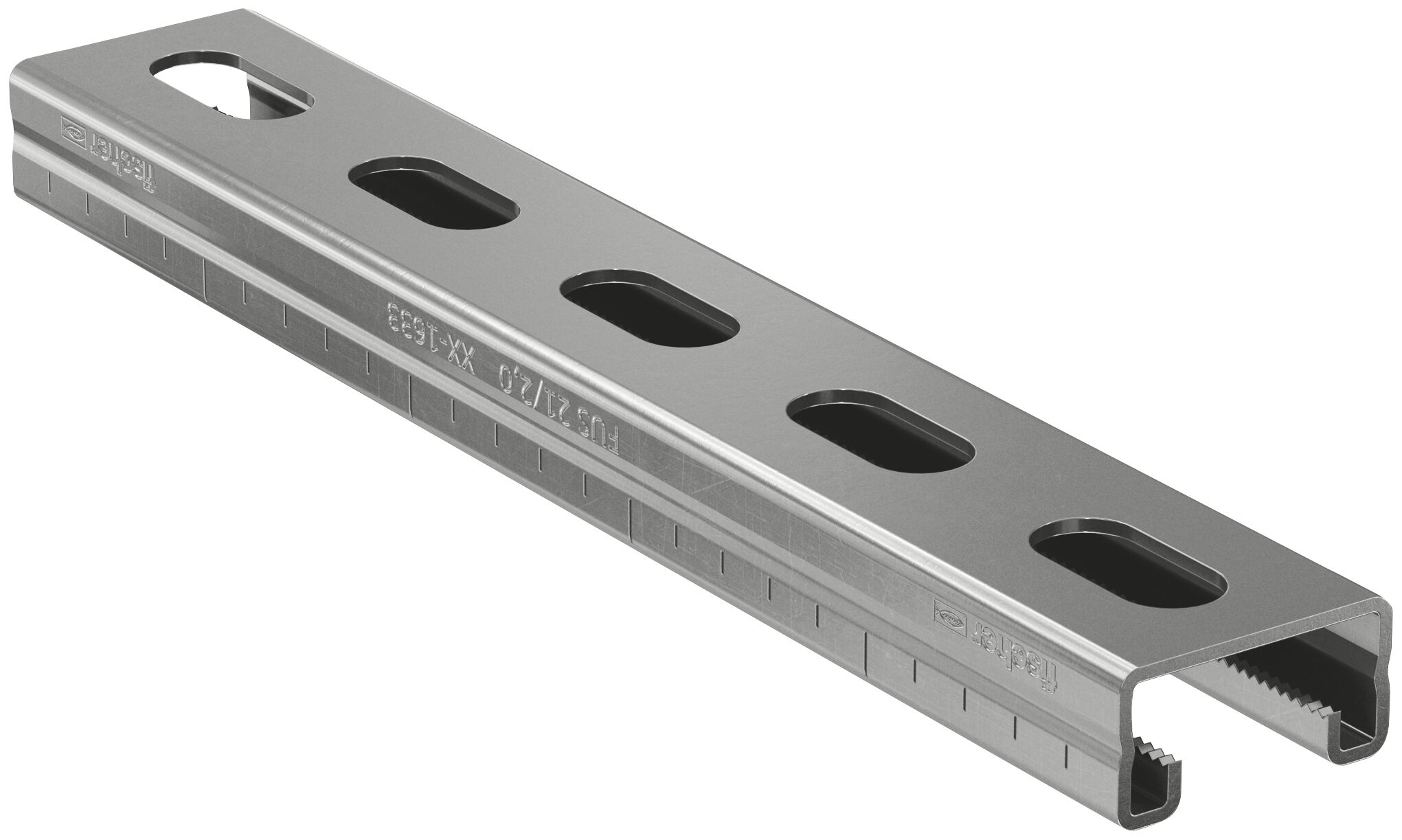

fischer Asennuskisko FUS 21/2,0 A2 - 2 m

Name: fischer Asennuskisko FUS 21/2,0 A2 - 2 m
Brand: fischer

Tuotevaihtoehdot

CAD Data

Download of image data

Huippu ominaisuudet

A2 erittäin korroosionkestävä teräs.
Asennuskiskojen skaalaus
Pitkät urat lisäävät joustavuutta asennuksen aikana.

Yleiskäyttöinen ja kokonainen asennuskanavajärjestelmä laajalle sovellusten valikoimalle

Edut

MLAR/EN13501 mukainen paloturvallisuustodistus takaa itsenäisesti testatun toiminnallisen turvallisuuden.
Kanavan perusmuotoilu sallii käytön kattavan tarvikevalikoiman kanssa.
Kanavan näkyvät hampaat antavat liukuville muttereille varman pidon korkeille leikkauskuormille, esim. pystysuoraan asennukseen.
Kanavan seinien eri paksuudet sallivat taloudelliset asennusvaihtoehdo
Asennuskanavien skaala yksinkertaistaa kiinnittimien leikkauksen ja asettelun asennuksen aikana.

fischer kanava FUS on yleiskäyttöisen kanavajärjestelmän FUS peruselementti keskiraskaille kuormille. Asennuskanava koostuu C-profiilista kolmella eri korkeudella ja kaksoiskorkeudella sekä näkyvillä hampailla jotka tarjoavat varman pidon FUS-järjestelmän rakennuselementeille ja sallivat putkistojen ja kantavien rakenteiden tehokkaan kiinnityksen. Skaalaus helpottaa profiilien asettelua ja lyhennystä oikeaan kokoon. Sinkitty versio sopii asennuksiin rakennuksissa, ja kuumasinkityt sekä ruostumattomasta teräksestä valmistetut versiot sopivat asennuksiin ulkona sekä erittäin syövyttävissä ympäristöissä. MLAR/EN13501 mukainen paloturvallisuustodistus tarjoaa lisäturvallisuutta.

Ominaisuudet

Materiaali: esisinkitty teräs S-250-GD+Z275 (materiaalin nro.: 1.0242), DIN EN 10346 mukainen

Pituus	2.000 mm
Profiilin paino	1,44 kg/m
Vahvuus ( S )	2 mm
Profiilin läpimitta	1,82 cm²
Hitausmomentti ( l_y )	1,06 cm4
Hitausmomentti ( l_z )	4,63 cm4
Taivutusvastus ( W_y )	0,92 cm³
Taivutusvastus ( W_z )	2,26 cm³
Suositeltu maks. kuormitus 1 m pituudella ( F_empf )	0,5 kN
Suositeltu maks. kuormitus 2m pituudella ( F_empf )	0,11 kN
Suositeltu maks. kuormitus 3m pituudella ( F_empf )	0,03 kN
Määrä	1 Pa.
GTIN (EAN-Code)	4048962063059
NOBB	60628821
NRF	1359904
