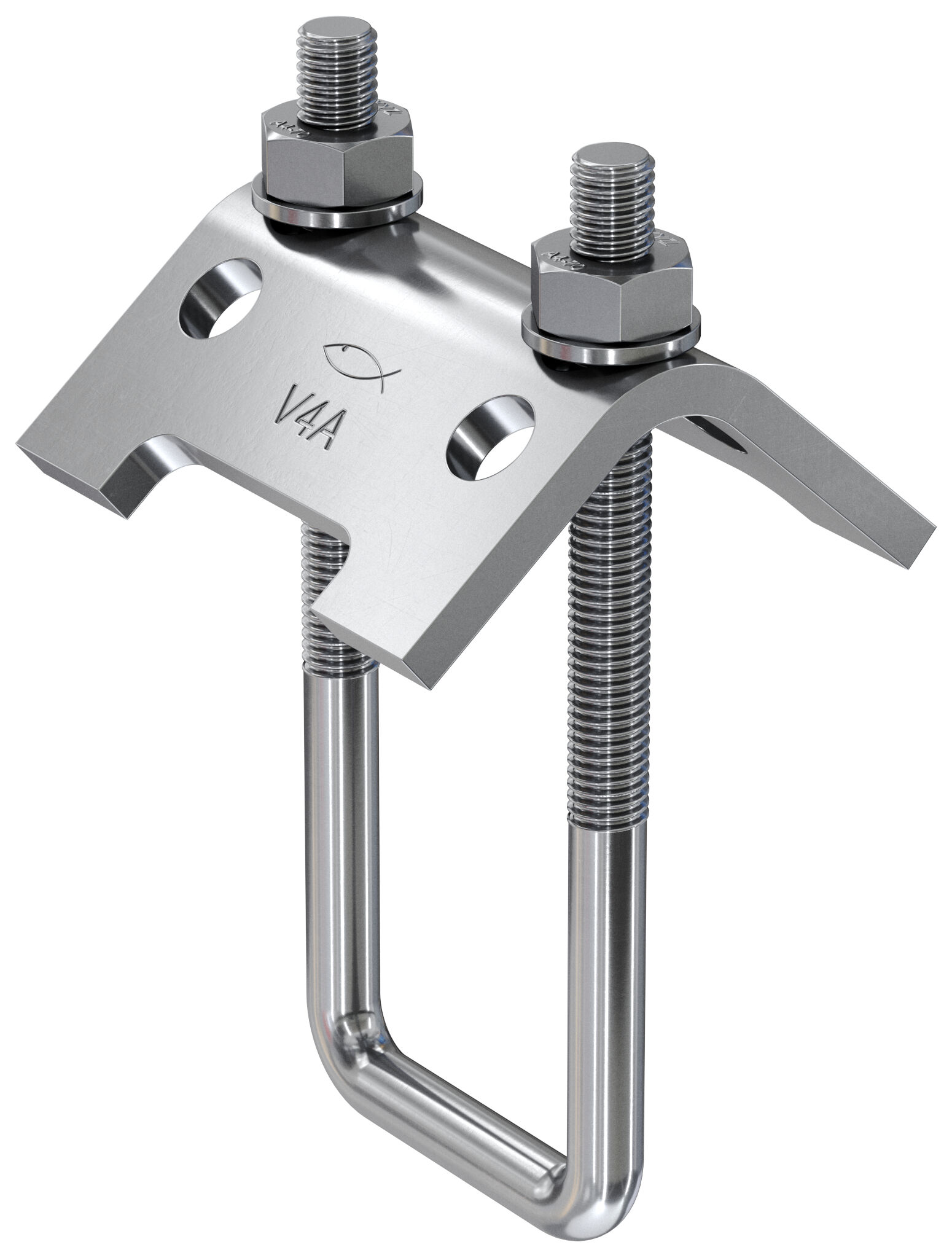

TKR 21 - 42 A4

Name: TKR 21 - 42 A4
Brand: fischer

Tuotevaihtoehdot

Download of image data

Huippu ominaisuudet

Clamping bracket for direct connection of FUS channels with steel girders.
No drilling, no welding required.
Application-specific corrosion protection due to stainless steel design.
For indoor and outdoor use.

Palkkikiinnike profiilien kiinnittämiseen teräspalkkeihin

Edut

Palkkikiinnikkeen muotoilu sallii kiinnityksen ilman porausta tai hitsausta.
Palkkikiinnikkeiden useat pituudet mahdollistavat kiinnityksen useimpiin norminmukaisiin palkkeihin.
Palkkikiinnikkeen muoto sallii kanavaliitännän yksinkertaisen säädön.

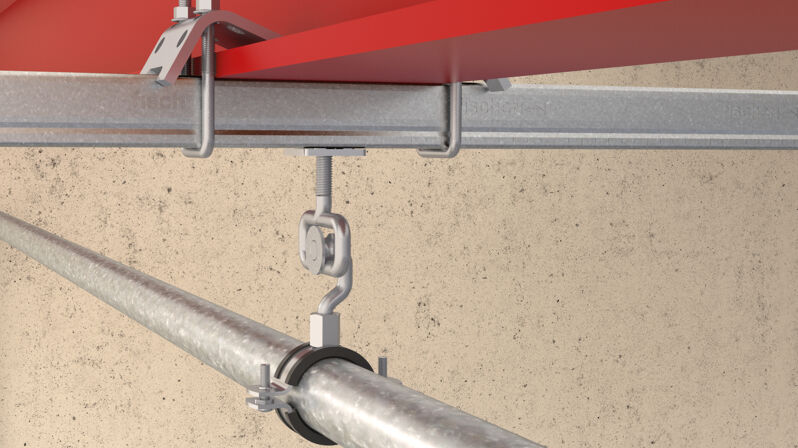

fischer palkkikiinnike TKR on kiristettävä kiinnike asennuskiskojen kiinnittämiseen teräspalkkeihin. TKR kiinnitetään erilevyisiin palkkeihin molemmin puolin. Poraus tai hitsaus ei ole tarpeen, mikä säästää aikaa. fischer tarjoaa TKR-kiinnikettä kolmessa koossa, 21-124 mm pituuksilla. Sinkitty versio sopii asennuksiin rakennuksissa, kuumasinkitys ja ruostumattomasta teräksestä valmistetut mallit sopivat asennuksiin ulkona ja erittäin syövyttävissä ympäristöissä.

Ominaisuudet

Levyn / U-pulttisen putkiripustimen materiaali: teräs S235 JR (materiaalin nro. 1.0037), DIN EN 10025 mukainen
Kuusiomutterin materiaali: teräs, vastustusluokka 8
Sinkitys: sähkösinkitty

profiilille	FUS 21 + FUS 21D + FUS 41
Kierre ( A )	M8
Korkeus ( H )	97 mm
Max. clamping range girders	25 mm
Suositeltu staattinen maks. kuormitus (kesk. veto) ( N_empf. )	10 kN
Asennuksen vääntömomentti ( T_inst )	20 N·m
Määrä	10 Pa.
GTIN (EAN-Code)	4048962423525
NOBB	60629438
NRF	1360521
