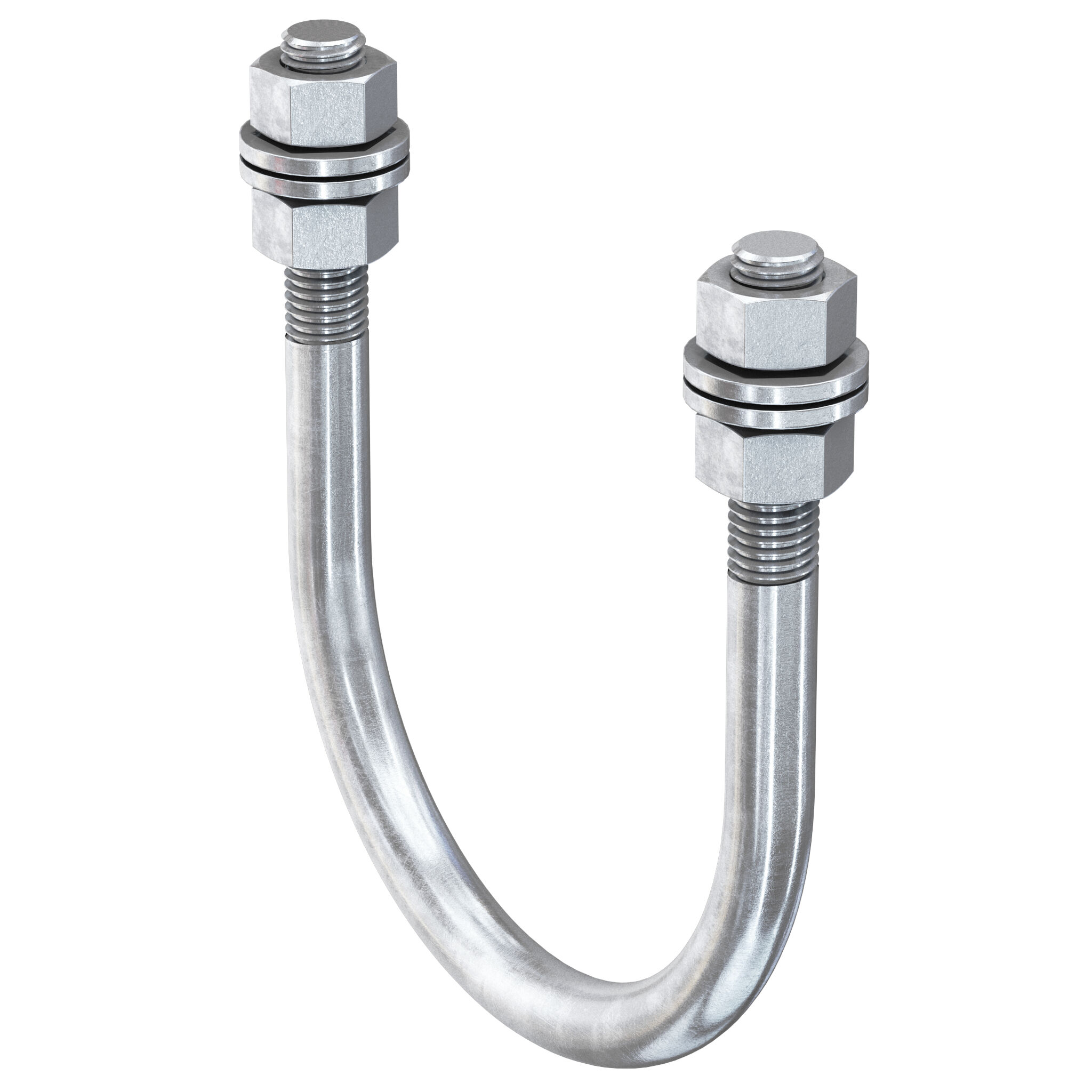

Raskas U-pultti FMPSU 80

Name: Raskas U-pultti FMPSU 80
Brand: fischer

Productvarianten

CAD Data

Download of image data

Huippu ominaisuudet

The FMPSU massive U-bolt for fixing heavy duty pipelines directly onto the FMP massive profile is the simplest type of connection for heavy duty pipelines.

Yksinkertainen elementti putkien ja raskaiden profiilien FMP kiinnitykseen.

Edut

Raskaiden putkistojen kiinnitys suoraan raskaaseen profiiliin FMP raskailla U-pulteilla FMPSU on yksinkertaisin liitäntätyyppi raskaille putkistoille.

fischer raskaan kanavajärjestelmän FMS U-pultit ovat elementtejä putkistojen kiinnittämiseen FMP kiinnitysprofiileihin. Kiintopisteiden tai liukulaakereiden luonti FMPS putkikiinnikkeillä taataan FMS-järjestelmän muilla elementeillä. FMFSC kiinteät putkikiinnikkeet ja FMPSU raskaat U-pultit mahdollistavat vakaan ja yksinkertaisen kiinnityksen raskaaseen profiiliin FMP.

Ominaisuudet

Materiaali: teräs S235JR (materiaalin nro.1.0038), DIN EN 10025-2 mukainen
Sinkitys: kuumasinkitty
Ruuvin materiaali: teräs, luokka 8.8
Kuusiomutterin materiaali: teräs, vastustusluokka 8

Nimelliskoko	3 in
Kiinnitysalue ( D )	94 mm
Pituus L1	138 mm
Pituus L2	50 mm
Kierre ( A )	M12
Määrä	50 Pa.
GTIN (EAN-Code)	4048962339994
NOBB	60629340
NRF	1360423
