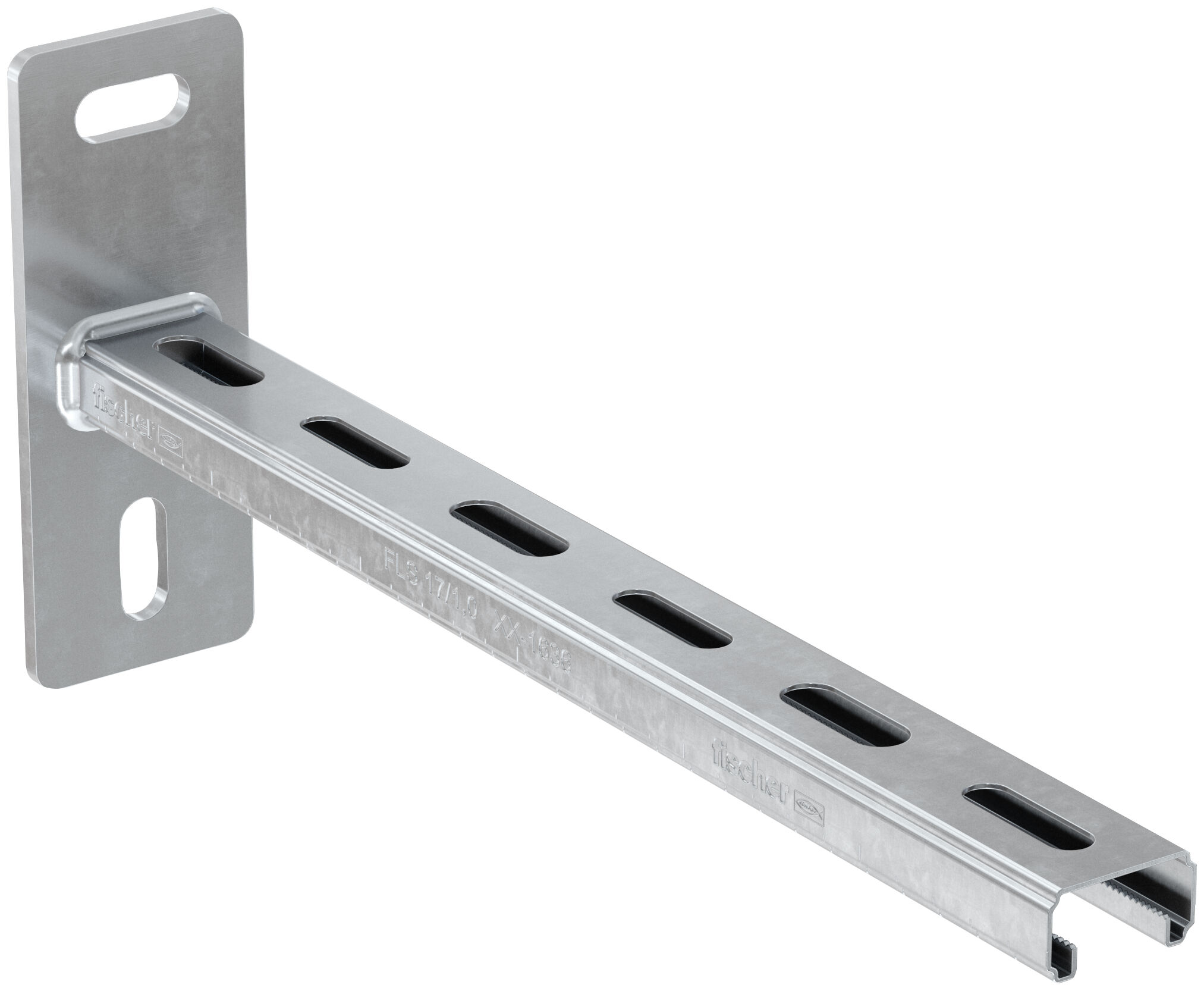

fischer Kannatinvarsi ALK 17 - 200

Name: fischer Kannatinvarsi ALK 17 - 200
Brand: fischer

Tuotevaihtoehdot

CAD Data

Download of image data

Huippu ominaisuudet

Scaling on both sides along the rail for accurate and correct placement of pipelines
Different lengths available for every application
Application-specific corrosion protection due to sendzimir galvanisation
For use in dry interior areas
(ALK 37) Fire protection test R120 and sample piping system directive test MLAR R30

FLS-kanavasta valmistettu ulokepalkki

Edut

ALK 37:n palontarkastusraportti MLAR/EN1363-1 takaa itsenäisesti testatun toiminnallisen turvallisuuden.
Asteittainen pituuksien valikoima sallii sovelluksen ihanteellisen sovituksen.
Konsolin vakaa pohjalevy tarjoaa varman pidon kuormaa kantaville rakenteille.
Pohjalevyn pitkät aukot, jotka ovat 90° kulmassa toisiinsa, sallivat konsolin helpon linjauksen.

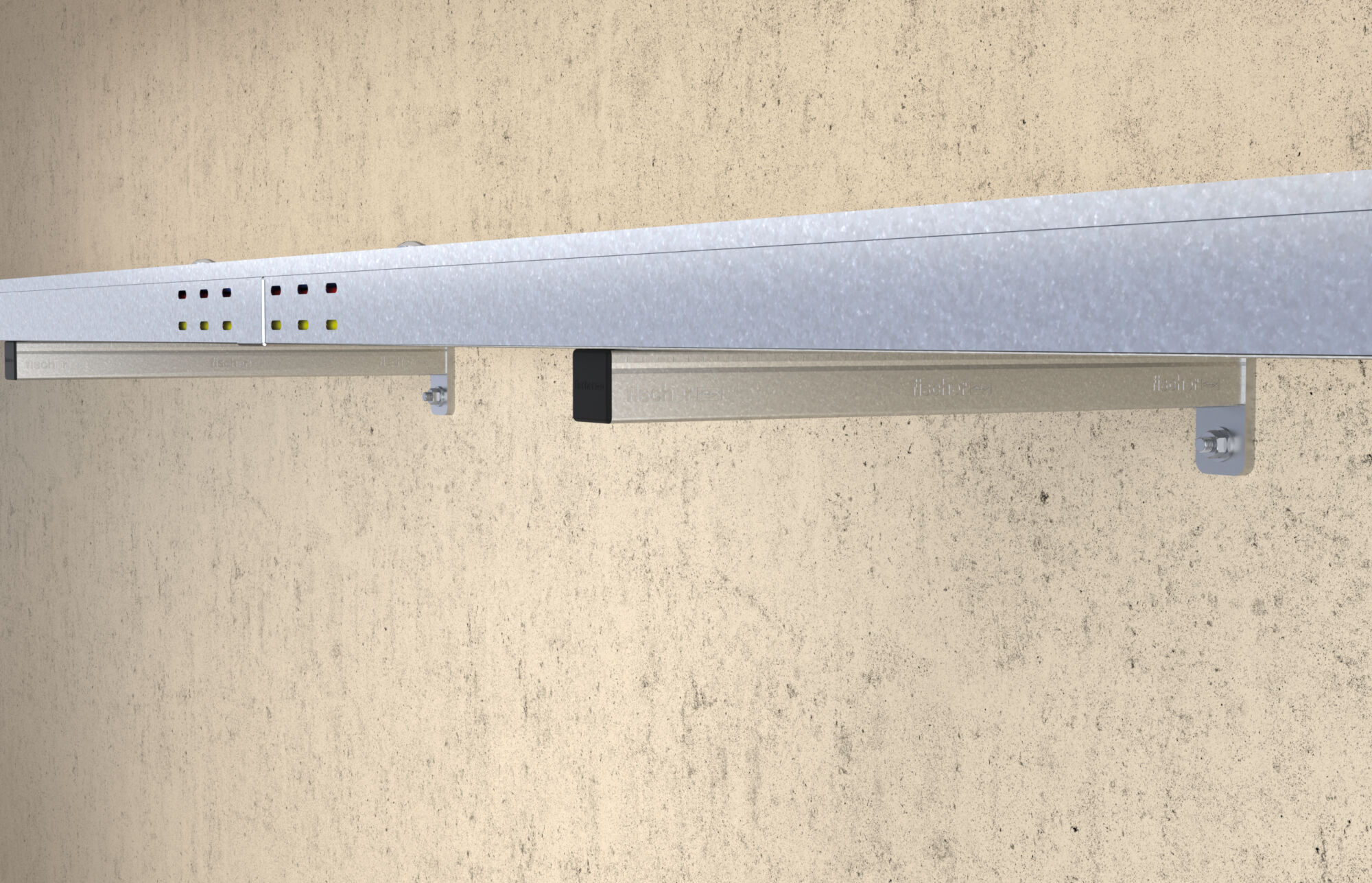

fischer ulokepalkit ALK mahdollistavat yksittäisten putkien ja putkistojen kustannustehokkaan kiinnityksen seinille toisina pohjaelementteinä yhdessä asennuskanavaprofiilin FLS kanssa. 90° kulmassa toisiinsa olevien aukkojen ansiosta ulokepalkit voidaan säätää helposti. ALK-ulokepalkkia ei tarvitse leikata kokoon, sillä fischer tarjoaa norminmukaisia pituuksia 200-600 mm. Sinkitty versio sopii asennuksiin rakennuksissa. ALK 37:n palontarkastusraportti MLAR/EN1363-1 tarjoaa lisäturvallisuutta.

Ominaisuudet

Pohjalevyn materiaali: teräs E295 (materiaalin nro.: 1.0050), DIN EN 10025-2 mukainen
Kanavan materiaali: teräs S215 G (materiaalin nro.: 10116 G), DIN 1623 mukainen
Sinkitys: sähkösinkitys, väh. 13 µm

Profiili	17 / 1,0
Pituus	200 mm
Suositeltava maks. kuorma kuormitustapauksessa 1 ( F_empf )	0,49 kN
Suositeltava maks. kuorma kuormitustapauksessa 2 ( F_empf )	0,24 kN
Suositeltava maks. kuorma kuormitustapauksessa 3 ( F_empf )	0,49 kN
Pakkaaminen	Taitettava laatikko
Määrä	10 Pa.
GTIN (EAN-Code)	4048962265835
NOBB	60629921
NRF	1360904
